| Цилиндр упора ЧМ.06.28.00.00 ЧЕРТЕЖ
Цилиндр представляет гидродвигатель с прямолинейным возвратно поступательным движением поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.

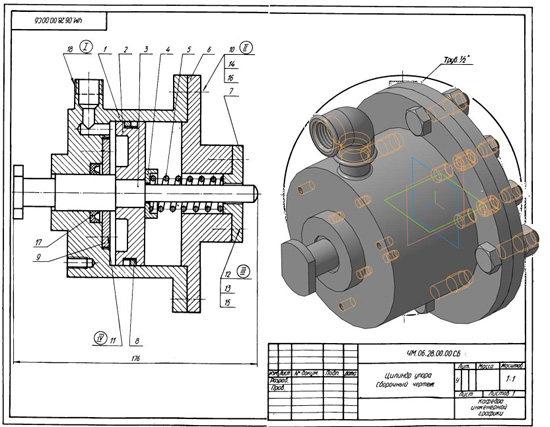

Цилиндр упора состоит из цилиндра 1, к которому крепится при помощи болтов 10, шайб 16 и гаек 14 крышка 6. На крышку 6 при помощи шпилек 12, шайб 15 и гаек 13 установлена крышка 7, в которую упирается пружина 5. Другим торцом она упирается в тарелку 4, поджимающую поршень 2. Поршень установлен на штоке 3. В расточках поршня расположены кольца 8. Манжета 17, установленная в расточке цилиндра, поддерживается шайбой 9. На бобышку цилиндра необходимо установить угольник 18.
К отверстиям бобышки цилиндра через угольник 18 подается под давлением жидкость, которая перемещает поршень 2 вправо. Вместе с поршнем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме (на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршень под действием пружины 5 возвращается в первоначальное положение.
Уплотнение поршня 2 в цилиндре осуществляется двумя чугунными поршневыми кольцами 8. Шток в цилиндре 1 уплотняется резиновой манжетой 17.
Чертеж цилиндра выполнить на формате А2 в масштабе 1:1 в двух изображениях.
На чертеже выполнить следующие соединения:
1) Подсоединить к цилиндру 1 угольник 18 (резьба 1/2") по ГОСТ 8946-59.
2) Выполнить соединение крышки 6 и цилиндра 1 болтами 10 (резьба М12) по ГОСТ 7798-70, установить пружинные шайбы 16 по ГОСТ 6402-70 и гайки 14 по ГОСТ 5915-70.
3) Соединить крышки 7 и 6 шпильками 12 (резьба М10, материал крышки 6 - сталь) по ГОСТ 11765-66, установить пружинные шайбы 15 по ГОСТ 6402-70 и гайки 13 по ГОСТ 5915-70.
4) Выполнить соединение шайбы 9 и цилиндра 1 винтами 11 по ГОСТ 17475-72.
