| Гидроцилиндр ЧМ.06.29.00.00 ЧЕРТЕЖ
Гидроцилиндр является агрегатом гидросистемы и предназначается для сообщения возвратно-поступательного движения рабочему органу изделия, соединенному со штоком гидроцилиндра.
Гидроцилиндр состоит из цилиндра 1, к которому с одной стороны крепится при помощи болтов 10, шайб 16 и гаек 13 крышка 3. С другой стороны на корпусе установлена крышка 8, закрепленная шпильками 12, шайбами 17 и гауками 14. В цилиндре установлен поршень 2, в проточке которого расположено резиновое кольцо.
Поршень расположен на штоке 5 и закреплен гайкой 15. На крышку 3 устанавливается при помощи винтов 11 втулка 6, поджимающая манжету 20. Шток расположен во втулке 4. На резьбовую бобышку крышки 3 устанавливается угольник 18 (на чертеже не показан).
Поступательное движение поршня 2 вправо относительно корпуса цилиндра 1 происходит при подаче жидкости под давлением из системы через угольник 18 и штуцер крышки 3. Жидкость подается в полость между поршнем 2 и крышкой 3 и перемещает его вправо. Для сообщения движения штоку 5 влево жидкость под давлением подается по системе к правому штуцеру крышки 8 и, заполняя полость между поршнем 2 и крышкой 8, перемещает поршень влево.
Уплотнение штока 5 осуществляется манжетой 20, поджимаемой втулкой 6. Во избежание просачивания жидкости из одной полости цилиндра в другую на поршне 2 установлено резиновое кольцо 18. Уплотнение крышек 3 и 8 с цилиндром 1 осуществляется прокладками 7 и 9.
Чертежи гидроцилиндра выполнить на формате А2 в масштабе 1:1 в двух изображениях.
На чертеже выполнить следующие соединения:
1) Соединить втулку 6 и крышку 3 винтами 11 (резьба М8) по ГОСТ 17473-72.
2) Подсоединить к штуцеру крышки 3 угольник 18 (резьба 3/8") по ГОСТ 8946-59.
3) Выполнить соединение цилиндра 1, крышки 8 и рамы (изображена тонкими линиями), к которой крепится цилиндр шпильками 12 (резьба М12, материал цилиндра - чугун) по ГОСТ 11765-66, установить пружинные шайбы 17 по ГОСТ 6402-70 и гайки 14 по ГОСТ 5915-70.
4) Соединить цилиндр 1 и крышку 3 болтами 10 (резьба М10) по ГОСТ 7798-70, установить пружинные шайбы 16 по ГОСТ 6402-70 и гайки 13 по ГОСТ 5915-70.

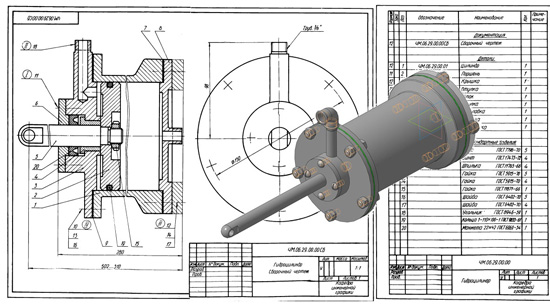

Гидроцилиндр ЧМ.06.29.00.00 сб
Гидроцилиндр ЧМ.06.29.00.00 спецификация
Гидроцилиндр ЧМ.06.29.00.00 3d сборка
Гидроцилиндр ЧМ.06.29.00.00 чертежи
Цилиндр ЧМ.06.29.00.01
Поршень ЧМ.06.29.00.02
Крышка ЧМ.06.29.00.03
Втулка ЧМ.06.29.00.04
Шток ЧМ.06.29.00.05
Втулка ЧМ.06.29.00.06
Прокладка ЧМ.06.29.00.07
Крышка ЧМ.06.29.00.08
Прокладка ЧМ.06.29.00.09
Гидроцилиндр ЧМ.06.29.00.00 СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
