| Гидроцилиндр ЧМ.06.30.00.00 ЧЕРТЕЖ
Гидроцилиндр является агрегатом гидросистемы и предназначается для сообщения движения рабочему органу изделия, соединенному со штоком гидроцилиндра.
Гидроцилиндр состоит из цилиндра 1, к которому с одной стороны крепится крышка 2 при помощи болтов 7, шайб 13 и гаек 10. С другой стороны на корпусе установлена крышка 6 при помощи шпилек 9, шайб 14 и гаек 11. В цилиндре установлен поршень 5, в проточке которого расположено резиновое кольцо 16.
Поршень крепится на штоке 4 при помощи гайки 12. На крышку 2 крепится крышка 3 винтами 8, поджимая манжету 18, расположенную в расточке крышки 2. В торцевых проточках цилиндра 1 расположены кольца 16.
Поступательное движение поршня 5 вправо относительно корпуса цилиндра 1 происходит при подаче жидкости через штуцер с левой стороны цилиндра. Жидкость подается в полость между поршнем 5 и крышкой 2 и перемещает его вправо. Для сообщения движения штоку 4 влево жидкость под давлением подается по системе к правому штуцеру цилиндра и, заполняя полость между поршнем 5 и крышкой 6, перемещает поршень влево.
Уплотнение крышек 2 и 6 с цилиндром осуществляется резиновыми кольцами 17. Для избежания просачивания жидкости из одной полости цилиндра в другую на поршне 5 установлено резиновое кольцо 16. Уплотнение штока 4 достигается манжетой 18, поджимаемой крышкой 3.
Чертеж гидроцилиндра выполнить на формате А2 в масштабе 1:1 в двух изображениях.
На чертеже выполнить следующие соединения:
1) Соединить крышку 3 и крышку 2 винтами (резьба М8) по ГОСТ 1491-72
2) Подсоединить к штуцеру цилиндра 1 муфту 15 (резьба 3/8") по ГОСТ 8954-59.
3) Выполнить соединение цилиндра 1 и крышки 6 шпильками 9 (резьба М12, материал цилиндра - чугун) по ГОСТ 11765-66, установить пружинные шайбы 14 по ГОСТ 6402-70 и гайки 11 по ГОСТ 5915-70.
4) Соединить цилиндр 1 и крышку 2 болтами 7 (резьба М10) по ГОСТ 7798-70, установить пружинные шайбы 13 по ГОСТ 6402-70 и гайки 10 по ГОСТ 5915-70.

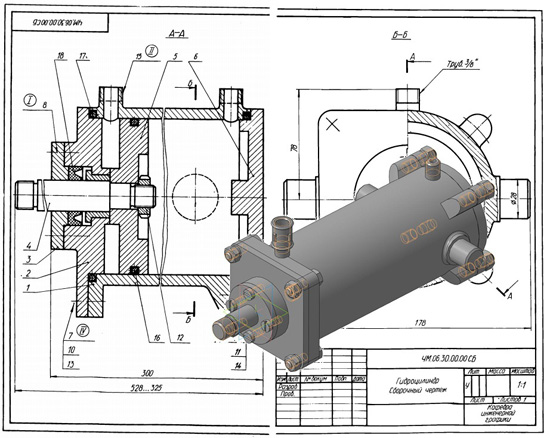

Гидроцилиндр ЧМ.06.30.00.00 сб
Гидроцилиндр ЧМ.06.30.00.00 спецификация
Гидроцилиндр ЧМ.06.30.00.00 3d сборка
Гидроцилиндр ЧМ.06.30.00.00 чертежи
Цилиндр ЧМ.06.30.00.01
Крышка ЧМ.06.30.00.02
Крышка ЧМ.06.30.00.03
Шток ЧМ.06.30.00.04
Поршень ЧМ.06.30.00.05
Крышка ЧМ.06.30.00.06
Гидроцилиндр ЧМ.06.30.00.00 СКАЧАТЬ
|
| |
| |
