Сборочный чертеж и спецификация
|
|
| engineerklub | Дата: Четверг, 14.05.2026, 09:09 | Сообщение # 16 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Вилка. Вариант 16 ЧЕРТЕЖ
Вилка предназначена для подключения сетевого шнура электроприбора к розетке питающей цепи.
На каждую выступающую из корпуса 1 втулку устанавливаются шайба и гайка круглая 2. Крышка 3 прижимается к корпусу шайбами, которые устанавливаются на резьбовые концы штырей 4 перед их вворачиванием во втулки корпуса.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Вилка. Вариант 16 сборочный чертеж
Вилка. Вариант 16 спецификация
Вилка. Вариант 16 3d сборка
Вилка. Вариант 16 чертежи
01 Корпус
02 Гайка круглая
03 Крышка
04 Штырь
Вилка. Вариант 16 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 14.05.2026, 09:10 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Экран излучателя. Вариант 17 ЧЕРТЕЖ
Экран излучателя предназначен для защиты окружающей среды от высокочастотного излучения, а также для формирования узкого луча в нужном направлении.
На кожух 1 надевается гайка накидная 2, в которой во внутреннюю канавку устанавливается прокладка 3. С другой стороны к кожуху крепится крышка 4, которая вворачивается в накидную гайку.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Экран излучателя. Вариант 17 сборочный чертеж
Экран излучателя. Вариант 17 спецификация
Экран излучателя. Вариант 17 3d сборка
Экран излучателя. Вариант 17 чертежи
01 Кожух
02 Гайка накидная
03 Прокладка
04 Крышка
Экран излучателя. Вариант 17 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 14.05.2026, 09:10 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online

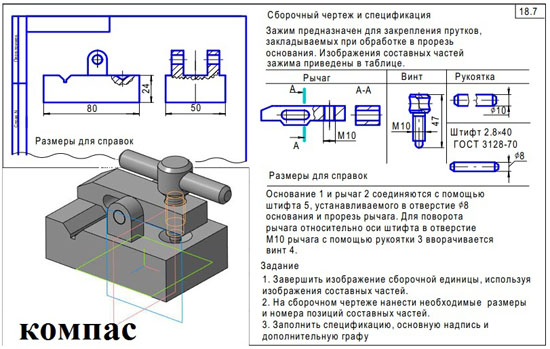

| Зажим. Вариант 18 ЧЕРТЕЖ
Зажим предназначен для закрепления прутков, закладываемых при обработке в прорезь
основания. Основание 1 и рычаг 2 соединяются с помощью штифта 5, устанавливаемого в отверстие Ф8 основания и прорезь рычага. Для поворота рычага относительно оси штифта в отверстие М10 рычага с помощью рукоятки 3 вворачивается винт 4.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Зажим. Вариант 18 сборочный чертеж
Зажим. Вариант 18 спецификация
Зажим. Вариант 18 3d сборка
Зажим. Вариант 18 чертежи
01 Основание
02 Рычаг
03 Рукоятка
04 Винт
05 Штифт 2.8х40 ГОСТ 3128-70
Зажим. Вариант 18 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:48 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Вилка. Вариант 19 ЧЕРТЕЖ
Вилка предназначена для подключения сетевого шнура электроприбора к розетке питающей цепи. Крышка 2 прижимается к корпусу 1 шайбами, которые устанавливаются на резьбовые концы штырей 3 перед их вворачиванием во втулки корпуса. Корпус 1 является армированным изделием.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Вилка. Вариант 19 сборочный чертеж
Вилка. Вариант 19 спецификация
Вилка. Вариант 19 3d сборка
Вилка. Вариант 19 чертежи
01 Корпус
02 Крышка
03 Штырь
04 Шайба 3 ГОСТ 11371-78
Вилка. Вариант 19 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:49 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Ручка дверная. Вариант 20 ЧЕРТЕЖ
Задание 20.7
На рукоятку 1 надевается втулка 2 и эти детали приклепываются к основанию 3 болтом 4.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Ручка дверная. Вариант 20 сборочный чертеж
Ручка дверная. Вариант 20 спецификация
Ручка дверная. Вариант 20 3d сборка
Ручка дверная. Вариант 20 чертежи
01 Рукоятка
02 Втулка
03 Основание
04 Болт
Ручка дверная. Вариант 20 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:50 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Вставка. Вариант 21 ЧЕРТЕЖ
Задание 21.7
В корпус 1 вворачивается сверху втулка 2. Снизу вставляется штырь 3, обжатый двумя полукольцами 4, которые фиксируются втулкой 5 с навернутой на нее накидной гайкой 6.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Вставка. Вариант 21 сборочный чертеж
Вставка. Вариант 21 спецификация
Вставка. Вариант 21 3d сборка
Вставка. Вариант 21 чертежи
01 Корпус
02 Втулка
03 Штырь
04 Полукольцо
05 Втулка
06 Накидная гайка
Вставка. Вариант 21 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:51 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Вилка. Вариант 22 ЧЕРТЕЖ
Задание 22.7
Контакт 1 (армированное изделие) вставляется во втулку 2, на которую надевается гайка накидная 3. Эта "сборка" вставляется в отверстие ф8 корпуса 4 и через отверстие ф2 припаивается к корпусу. При этом пазы под кабель контакта и втулки совмещаются с отверстием ф4 корпуса. Сверху в паз корпуса вставляется крышка 5. Крышку паять ПОС40 ГОСТ 21931-76 после заделки кабеля.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Вилка. Вариант 22 сборочный чертеж
Вилка. Вариант 22 спецификация
Вилка. Вариант 22 3d сборка
Вилка. Вариант 22 чертежи
01 Контакт
02 Втулка
03 Гайка накидная
04 Корпус
05 Крышка
Вилка. Вариант 22 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:51 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Разъем. Вариант 23 ЧЕРТЕЖ
В корпус 1 вставляется изолятор 2, затем изолятор 3. Они закрепляются пружинным кольцом 4. В отверстия изоляторов вставляются штеккеры 5, которые закрепляются с помощью пружинных колец 6.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Разъем. Вариант 23 сборочный чертеж
Разъем. Вариант 23 спецификация
Разъем. Вариант 23 3d сборка
Разъем. Вариант 23 чертежи
01 Корпус
02 Изолятор
03 Изолятор
04 Пружинное кольцо
05 Штеккер
06 Пружинное кольцо
Разъем. Вариант 23 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:52 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Разъем. Вариант 24 ЧЕРТЕЖ
Задание 24.7
Вставка 1 (армированное изделие) и втулка 2 устанавливаются в корпус 3 и фиксируются заглушкой 4. Гайка 5 приворачивается к корпусу, а гайка 6 соединяется с корпусом путем завальцовки края гайки за буртик ф22 корпуса.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Разъем. Вариант 24 сборочный чертеж
Разъем. Вариант 24 спецификация
Разъем. Вариант 24 3d сборка
Разъем. Вариант 24 чертежи
01 Вставка
02 Втулка
03 Корпус
04 Заглушка
05 Гайка
06 Гайка
Разъем. Вариант 24 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 15.05.2026, 17:53 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Клапан. Вариант 25 ЧЕРТЕЖ
Задание 25.7
Клапан предназначен для автоматического поддержания постоянного давления воздуха в измерительных системах. В цилиндрическую канавку корпуса 1 устанавливается пружина 2, надетая на шток 3. Подпружиненный шток закрывается мембраной 4, которая устанавливается в торцевое углубление корпуса таким образом, чтобы ее выпуклая часть была обращена в сторону крышки 5. Крышка крепится к корпусу с помощью четырех винтов.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Клапан. Вариант 25 сборочный чертеж
Клапан. Вариант 25 спецификация
Клапан. Вариант 25 3d модель
Клапан. Вариант 25 чертежи
01 Корпус
02 Пружина
03 Шток
04 Мембрана
05 Крышка
Клапан. Вариант 25 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 16.05.2026, 07:52 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Тиски трубные. Вариант 26 ЧЕРТЕЖ
Задание 26.7
Тиски трубные предназначены для зажима труб и стержней при нарезании на них резьбы.
В прорези корпуса 1, при вращении винта 2, вверх и вниз перемещается губка 3, которая с помощью двух штифтов 4 соединяется с винтом. В отверстие винта вставляется рукоятка 5, на концы которой приклепываются (расклепкой) кольца 6.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Тиски трубные. Вариант 26 сборочный чертеж
Тиски трубные. Вариант 26 спецификация
Тиски трубные. Вариант 26 3d сборка
Тиски трубные. Вариант 26 чертежи
01 Корпус
02 Винт нажимной
03 Губка
04 Штифт
05 Рукоятка
06 Кольцо
Тиски трубные. Вариант 26 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 16.05.2026, 07:52 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Гнездо. Вариант 27 ЧЕРТЕЖ
Задание 27.7
Между скругленными поверхностями колодок 1 устанавливается прокладка 2. В отверстие Ф8 головки 3 припаивается штырь 4, а в резьбовое отверстие вворачивается винт 5. Далее в отверстия колодок вставляются резьбовые концы штырей, на которые накидывается по одной шайбе и наворачивается по одной гайке.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Гнездо. Вариант 27 сборочный чертеж
Гнездо. Вариант 27 спецификация
Гнездо. Вариант 27 3d сборка
Гнездо. Вариант 27 чертежи
01 Колодка
02 Прокладка
03 Головка
04 Штырь
05 Винт
Гнездо. Вариант 27 СКАЧАТЬ
|
| |
|
|
