Сборочный чертеж и спецификация
|
|
| engineerklub | Дата: Понедельник, 11.05.2026, 17:16 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Клапан. Вариант 1 ЧЕРТЕЖ
Задание 1.7

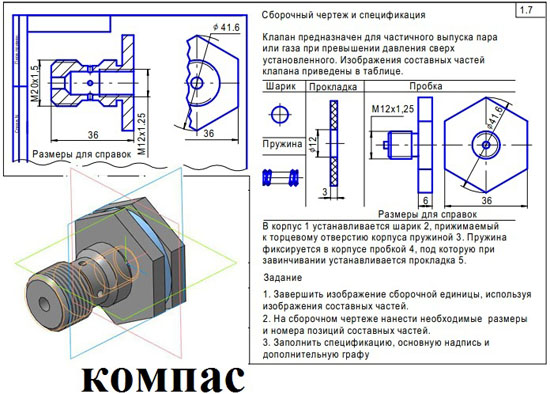

Клапан предназначен для частичного выпуска пара или газа при превышении давления сверх установленного.
В корпус 1 устанавливается шарик 2, прижимаемый к торцевому отверстию корпуса пружиной 3. Пружина фиксируется в корпусе пробкой 4, под которую при завинчивании устанавливается прокладка 5.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Клапан. Вариант 1 сборочный чертеж
Клапан. Вариант 1 спецификация
Клапан. Вариант 1 3d модель
Клапан. Вариант 1 чертежи
01 Корпус
02 Шарик
03 Пружина
04 Пробка
05 Прокладка
Клапан. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:08 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Прижим. Вариант 2 ЧЕРТЕЖ
Задание 2.7
Прижим предназначен для закрепления изделий в заданном положении.
В стакан 1 устанавливается шток 2, который под действием пружины 3, частью (ф40), выступающей из стакана, прижимает изделие в заданном положении. Пружина фиксируется в стакане вворачиваемой пробкой 4.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Прижим. Вариант 2 сборочный чертеж
Прижим. Вариант 2 спецификация
Прижим. Вариант 2 3d сборка
Прижим. Вариант 2 чертежи
01 Стакан
02 Шток
03 Пружина
04 Пробка
Прижим. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:09 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Хвостовик форсунки. Вариант 3 ЧЕРТЕЖ
Задание 3.7
Хвостовик форсунки - концевая часть устройства для распыливания жидких веществ, поступающих под давлением по трубопроводу.
Отверстие ф8 корпуса 1 перекрывается упором 2. На выступы упора и корпуса иглы 3, вворачиваемого в корпус, надевается пружина 4. Глубина вворачивания корпуса иглы фиксируется с помощью гайки 5.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Хвостовик форсунки. Вариант 3 сборочный чертеж
Хвостовик форсунки. Вариант 3 спецификация
Хвостовик форсунки. Вариант 3 3d сборка
Хвостовик форсунки. Вариант 3 чертежи
01 Корпус
02 Упор
03 Корпус иглы
04 Пружина
05 Гайка
Хвостовик форсунки. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:11 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Вилка. Вариант 4 ЧЕРТЕЖ
Задание 4.7

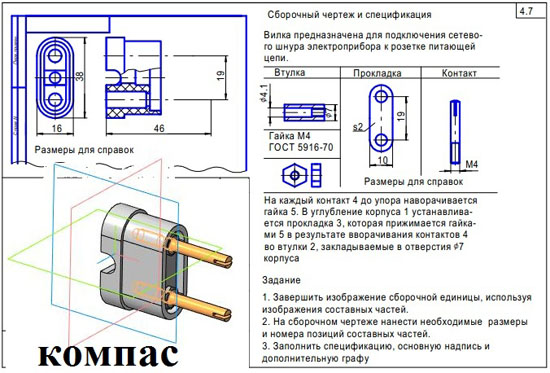

Вилка предназначена для подключения сетевого шнура электроприбора к розетке питающей цепи.
На каждый контакт 4 до упора наворачивается гайка 5. В углубление корпуса 1 устанавливается прокладка 3, которая прижимается гайками 5 в результате вворачивания контактов 4 во втулки 2, закладываемые в отверстия ф7 корпуса.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Вилка. Вариант 4 сборочный чертеж
Вилка. Вариант 4 спецификация
Вилка. Вариант 4 3d сборка
Вилка. Вариант 4 чертежи
01 Корпус
02 Втулка
03 Прокладка
04 Контакт
05 Гайка М4 ГОСТ 5916-70
Вилка. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:11 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Фиксатор. Вариант 5 ЧЕРТЕЖ
Задание 5.7
Фиксатор предназначен для закрепления изделий в заданном положении с помощью подпружиненного штока.
В стакан 1 устанавливается шток 2, на который надевается пружина 3. На выступающую из корпуса часть штока навинчивается гайка 4.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Фиксатор. Вариант 5 сборочный чертеж
Фиксатор. Вариант 5 спецификация
Фиксатор. Вариант 5 3d сборка
Фиксатор. Вариант 5 чертежи
01 Стакан
02 Шток
03 Пружина
04 Гайка
Фиксатор. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:12 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Кондуктор. Вариант 6 ЧЕРТЕЖ
Задание 6.7
Кондуктор предназначен для обеспечения сверления трех отверстий под углом 120 друг к другу на втулках, устанавливаемых внутри корпуса.
При сверлении отверстий обрабатываемая деталь вставляется в корпус 1 и закрепляется прижимом 2. Сверло направляется поочередно через втулки 3.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Кондуктор. Вариант 6 сборочный чертеж
Кондуктор. Вариант 6 спецификация
Кондуктор. Вариант 6 3d сборка
Кондуктор. Вариант 6 чертежи
01 Корпус
02 Прижим
03 Втулка
Кондуктор. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:14 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Соединение ниппельное. Вариант 7 ЧЕРТЕЖ
Задание 7.7
Соединение ниппельное предназначено для плотного присоединения трубопровода к штуцеру с помощью накидной гайки.
В штуцер 1 закладывается ниппель 2, который прижимается к штуцеру с помощью гайки накидной 3.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Соединение ниппельное. Вариант 7 сборочный чертеж
Соединение ниппельное. Вариант 7 спецификация
Соединение ниппельное. Вариант 7 3d сборка
Соединение ниппельное. Вариант 7 чертежи
01 Штуцер
02 Ниппель
03 Гайка накидная
Соединение ниппельное. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:15 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Разъем. Вариант 8 ЧЕРТЕЖ
Задание 8.7

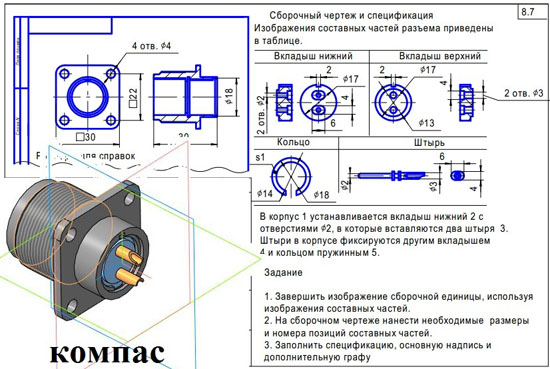

В корпус 1 устанавливается вкладыш нижний 2 с отверстиями ф2, в которые вставляются два штыря 3. Штыри в корпусе фиксируются другим вкладышем 4 и кольцом пружинным 5.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Разъем. Вариант 8 сборочный чертеж
Разъем. Вариант 8 спецификация
Разъем. Вариант 8 3d сборка
Разъем. Вариант 8 чертежи
01 Корпус
02 Вкладыш нижний
03 Штырь
04 Вкладыш верхний
05 Кольцо
Разъем. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:16 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Переходник. Вариант 9 ЧЕРТЕЖ
Задание 9.7
В отверстие корпуса 2 устанавливаются вставка 1 армированное изделие и изолятор 3. На наружную резьбу корпуса наворачивается крышка 4.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Переходник. Вариант 9 сборочный чертеж
Переходник. Вариант 9 спецификация
Переходник. Вариант 9 3d сборка
Переходник. Вариант 9 чертежи
01 Вставка
02 Изолятор
03 Крышка
Переходник. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Вторник, 12.05.2026, 19:16 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Гнездо. Вариант 10 ЧЕРТЕЖ
Гнездо предназначено для подключения к общей шине электронного блока и устанавливается на
корпусе этого блока.
В углубление шириной 3 мм на наружной поверхности гнезда 3 устанавливается кольцо 2 (пружинное). Затем гнездо с кольцом вдвигается до упора во втулку. После этого через отверстие ф0,8 мм втулки рассверливается отверстие ф1 мм в гнезде для соединения втулки с гнездом с помощью штифта 1х8 ГОСТ 3128-70.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Гнездо. Вариант 10 сборочный чертеж
Гнездо. Вариант 10 спецификация
Гнездо. Вариант 10 3d сборка
Гнездо. Вариант 10 чертежи
01 Втулка
02 Кольцо
03 Гнездо
Гнездо. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 13.05.2026, 15:13 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Клемма. Вариант 11 ЧЕРТЕЖ
Задание 11.7
Клемма предназначена для подключения электрооборудования к внешним электрическим цепям.
На контактный винт 2 наворачивается головка 1 (армированное изделие) и устанавливается втулка 3, которая закрывается основанием 4. Далее устанавливается кольцо 5, шайба (ГОСТ 11371-78), лепесток 6 и две гайки (ГОСТ 5927-70). Лепесток отогнуть при границе, внутренний R = 0,5.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Клемма. Вариант 11 сборочный чертеж
Клемма. Вариант 11 спецификация
Клемма. Вариант 11 3d сборка
Клемма. Вариант 11 чертежи
01 Головка
02 Контактный винт
03 Втулка
04 Основание
05 Кольцо
06 Лепесток
Клемма. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 13.05.2026, 15:14 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Съемник. Вариант 12 ЧЕРТЕЖ
Задание 12.7
Съемник предназначен для съемки шкивов, подшипников и других деталей с валов.
Винт нажимной 1 вворачивается в коромысло 2. На концы коромысла надеваются захваты 3. К торцам коромысла прикрепляются шайбы 4 с помощью винтов 5.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Съемник. Вариант 12 сборочный чертеж
Съемник. Вариант 12 спецификация
Съемник. Вариант 12 3d сборка
Съемник. Вариант 12 чертежи
01 Винт нажимной
02 Коромысло
03 Захват
04 Шайба
05 Винт 2М8х20 ГОСТ 17473-80
Съемник. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 13.05.2026, 15:15 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Съемник. Вариант 13 ЧЕРТЕЖ
Задание 13.7
Съемник предназначен для снятия втулок с валов.
Винт нажимной 1 вворачивается с помощью рукоятки 2 в коромысло 3. На винт надевается пята 4, а на концы рукоятки надевается по одному кольцу 5, после чего концы рукоятки и конец винта расклепываются.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Съемник. Вариант 13 сборочный чертеж
Съемник. Вариант 13 спецификация
Съемник. Вариант 13 3d сборка
Съемник. Вариант 13 чертежи
01 Винт нажимной
02 Рукоятка
03 Коромысло
04 Пята
05 Кольцо
Съемник. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 14.05.2026, 09:07 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Кондуктор. Вариант 14 ЧЕРТЕЖ
Кондуктор предназначен для наблюдения правильной пространственной ориентации режущего инструмента относительно обрабатываемого изделия. Планка 1 накладывается на основание 2. В центральное отверстие планки вставляется сверху втулка 3. Для крепления планки 1 служат винт 5 и штифт 6.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Кондуктор. Вариант 14 сборочный чертеж
Кондуктор. Вариант 14 спецификация
Кондуктор. Вариант 14 3d сборка
Кондуктор. Вариант 14 чертежи
01 Планка
02 Основание
03 Втулка
Кондуктор. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, 14.05.2026, 09:08 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Online
| Струбцина. Вариант 15 ЧЕРТЕЖ
Струбцина предназначена для сжатия изделий, размещаемых между пятой и основанием скобы. Винт нажимной 1 вворачивается с помощью рукоятки 2 в скобу 3. На винт 1 надевается пята 4, а на концы рукоятки надевается по одному кольцу 5, после чего концы рукоятки расклепываются, а конец винта развальцовывается.
Задание
1. Завершить изображение сборочной единицы, используя изображения составных частей.
2. На сборочном чертеже нанести необходимые размеры и номера позиций составных частей.
3. Заполнить спецификацию, основную надпись и дополнительную графу.
Струбцина. Вариант 15 сборочный чертеж
Струбцина. Вариант 15 спецификация
Струбцина. Вариант 15 3d сборка
Струбцина. Вариант 15 чертежи
01 Винт нажимной
02 Рукоятка
03 Скоба
04 Пята
05 Кольцо
Струбцина. Вариант 15 СКАЧАТЬ
|
| |
|
|
