Насос шестеренчатый КИКГ.ХХХХХХ.028 (практическая работа)

Насос шестеренчатый КИКГ.ХХХХХХ.028

engineerklub

Дата: Понедельник, 21.12.2020, 10:29 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 40371

Репутация: 1

Статус: Offline

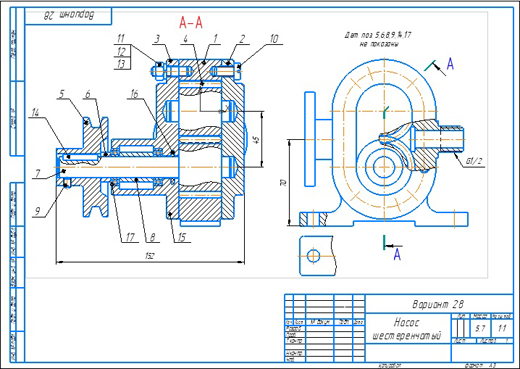

Насос шестеренчатый КИКГ.ХХХХХХ.028 ЧЕРТЕЖ

Описание насоса шестеренчатого. Насос состоит из корпуса 1, к которому с одной стороны крепится крышка 2 при помощи винтов 10. С другой стороны
на штифты 15 центрируется фланец 3 и закрепляется шпильками 13, шайбами и
гайками. В корпусе устанавливаются шестерня 4 и вал 7, на конце
которого выполнены зубья.
Цилиндрический конец вала посажен на подшипники 17, установленные во фланце 3. На свободном конце вала 7
закреплен установочным винтом 9 шкив 5. Для передачи вращательного
движения на валу установлена шпонка 14. Вращательное движение двигателя с
помощью клиноременной передачи через шкив 5 передается
на ведущий вал 7, находящийся в зацеплении с шестерней 4. При выходе зубьев из
зацепления в полости насоса образуется вакуум, в который засасывается
жидкость и перегоняется через цилиндрические отверстия корпуса.

Насос шестеренчатый КИКГ.ХХХХХХ.028 сб
Насос шестеренчатый КИКГ.ХХХХХХ.028 спецификация
Насос шестеренчатый КИКГ.ХХХХХХ.028 3d сборка
Насос шестеренчатый КИКГ.ХХХХХХ.028 чертежи
Корпус КИКГ.ХХХХ01.028
Крышка КИКГ.ХХХХ02.028
Фланец КИКГ.ХХХХ03.028
Шестерня КИКГ.ХХХХ04.028
Шкив КИКГ.ХХХХ05.028
Втулка КИКГ.ХХХХ06.028
Вал КИКГ.ХХХХ07.028
Втулка КИКГ.ХХХХ08.028

Насос шестеренчатый КИКГ.ХХХХХХ.028 СКАЧАТЬ

Насос шестеренчатый Вариант 28 СКАЧАТЬ
