| Клапан перепускной. ПМИГ.ХХХХХХ.045
Клапан перепускной. Вариант 45

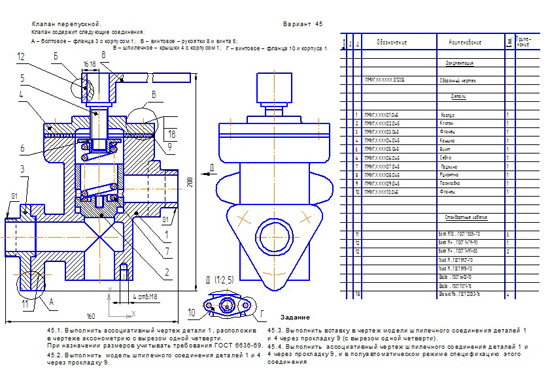

Задание
Клапан содержит следующие соединения:
А – болтовое – фланца 3 с корпусом 1;
Б – винтовое – рукоятки 8 и винта 5;
В – шпилечное – крышки 4 с корпусом 1;
Г – винтовое – фланца 10 и корпуса 1
Описание клапана перепускного
Перепускные предохранительные клапана являются элементами системы, в которой возможно, но не желательно повышение давления.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие — к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется усилием пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет, пружина закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9, шпилек 17, гаек и шайб плотно крепится к корпусу 1. Фланец 3 к корпусу присоединяется болтами.

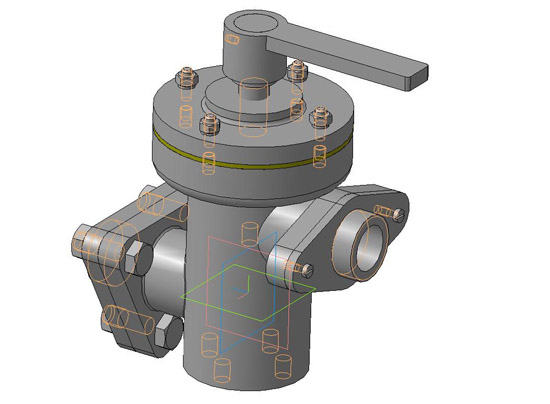

Клапан перепускной. Вариант 45
Клапан перепускной сборочный чертеж ПМИГ.ХХХХХХ.045
Клапан перепускной спецификация ПМИГ.ХХХХХХ.045
Корпус ПМИГ.ХХХХ01.045
Корпус аксонометрия ПМИГ.ХХХХ01.045
Клапан ПМИГ.ХХХХ02.045
Фланец ПМИГ.ХХХХ03.045
Крышка ПМИГ.ХХХХ04.045
Винт ПМИГ.ХХХХ05.045
Седло ПМИГ.ХХХХ06.045
Пружина ПМИГ.ХХХХ07.045
Рукоятка ПМИГ.ХХХХ08.045
Прокладка ПМИГ.ХХХХ09.045
Фланец ПМИГ.ХХХХ10.045
