| Пневмоцилиндр ЧМЦП 01.15.00.000
Пневмоцилиндры распространены в приводах машин (особенно автоматических линий). Они приводят в движение рабочие органы, когда требуется преодолеть сопротивление при прямом и обратном ходах.
В корпусе 1 соединеным с крышкой 5 перемещается поршень 3, связанный со штоком 2, к которому подсоединен рабочий орган механизма. Поршневые разрезные кольца 6 служат для уплотнения поршня. Уплотнение шток осуществлено поджатием крышкой сальника 4 сальниковой набивки 19 (материал - пенька) ГОСТ 5152-80*
Герметизация корпуса 1 и крышки 5 осуществляется прокладкой 7.
наконечники шлангов компрессора ввинчиваюся в резьбовое отверстие крышки 5 и в угольник, соединеный с резьбовым патрубком корпус 1.
1. Необходимо разобраться в устройстве и принципе работы данного пневмоцилиндра.
2. Выполнить сборочный чертеж пневмоцилиндра в масштабе 1:1 на формате А2.
3. На чертеже выполнить следующие соединения:
1) Крышку 5 соединить с корпусом 1 болтами (резьба М10 по ГОСТ 7798-70*, установив шайбы по ГОСТ 11371-78* и гайки по ГОСТ 5915-70*);
2) Крышку сальника 4 соединить с корпусом 1 шпильками (резьба М10, материал деталей - чугун), установив пружинные шайбы и гайки по ГОСТ 5915-7*.
3) Закрепить поршень 3 на штоке 2 гайкой, шайбой и плинтом.
4) Ввернуть в крышку 5 пробку по МН 366-80
5) Присоединить к корпосу 1 угольник.
5. Выполнить на листах формата А4 рабочие чертежи деталей принятой сборочной единицы.

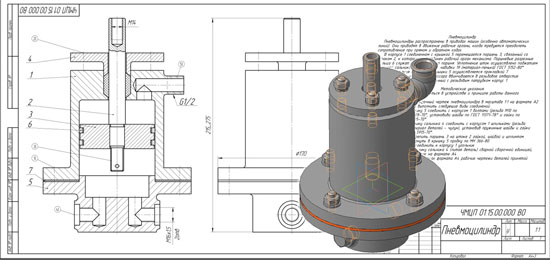

Пневмоцилиндр ЧМЦП 01.15.00.000 сборочный чертеж
Пневмоцилиндр ЧМЦП 01.15.00.000 спецификация
Пневмоцилиндр ЧМЦП 01.15.00.000 3д модель
Пневмоцилиндр ЧМЦП 01.15.00.000 чертежи
Корпус ЧМЦП 01.15.00.001
Корпус аксонометрия ЧМКП 01.19.00.001
Шток ЧМЦП 01.15.00.002
Поршень ЧМЦП 01.15.00.003
Крышка сальника ЧМЦП 01.15.00.004
Крышка ЧМЦП 01.15.00.005
Кольцо поршневое ЧМЦП 01.15.00.006
Прокладка ЧМЦП 01.15.00.007
Пробка МН 366-80
Угольник
