| Пневмоцилиндр ЧМЦП 01.16.00.000
ЧМЦП 01.16.00.000 Пневмоцилиндр
Пневмоцилиндр - исполнительное устройство пневмопривода. В пневмоцилиндрах энергия сжатого воздуха преобразуется в механическую. они применяются приводах машин, совершающих возвратно-поступательное движение.
Корпус 1 и крышка 2 образуют полость с высоким давлением. В нее подается сжатый воздух из системы через тройник. основание 4 и корпус 1 образуют полость с низким давлением, где расположена пружина 6, возвращающая поршень в исходное положение. Поршень 3 крепится на штоке 7, посредством которого перемещается рабочий орган машины. Уплотнения поршня осуществляется кольцом 8. Герметизация, корпуса с крышкой 2 и основание 4 выполнена прокладкой 5.
1. Необходимо разобраться в устройстве и принципе действия одностороннего пневмоцилиндра.
2. Выполнить сборочный чертеж пневмоцилиндра в масштабе 1:1 на формате А2.
3. На чертеже выполнить следующие соединения:
1) Крышку 2 соединить с корпусом 1 болтами (резьба М10 по ГОСТ 7798-70*, установив шайбы по ГОСТ 11371-78* и гайки по ГОСТ 5915-70*);
2) Основание 4 соединить с корпусом 1 шпильками (резьба М12, материал деталей - сталь), установив пружинные шайбы и гайки по ГОСТ 5915-70*.
3) Закрепить поршень 3 на штоке 7 по средством шайбы, гайки и шплинта.
4) Соединить штуцер крышки 2 с тройником.
5. Выполнить на листах формата А4 рабочие чертежи деталей принятой сборочной единицы.

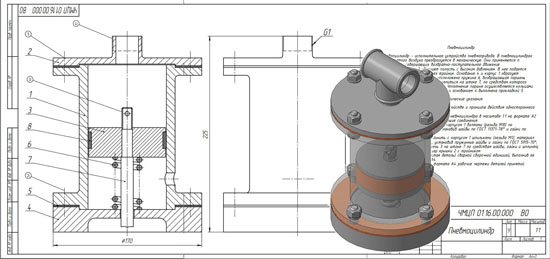

Пневмоцилиндр ЧМЦП 01.16.00.000 сборочный чертеж
Пневмоцилиндр ЧМЦП 01.16.00.000 спецификация
Пневмоцилиндр ЧМЦП 01.16.00.000 3д модель
Пневмоцилиндр ЧМЦП 01.16.00.000 чертежи
Корпус ЧМЦП 01.16.00.001
Корпус аксонометрия ЧМКП 01.16.00.001
Крышка ЧМЦП 01.16.00.002
Поршень ЧМЦП 01.16.00.003
Основание ЧМЦП 01.16.00.004
Прокладка 01.16.00.005
Пружина 01.16.00.006
Шток 01.16.00.007
Кольцо 01.16.00.008
Тройник
СКАЧАТЬ
|
| |
| |
