| Вентиль угловой ЧМ.06.13.00.00
ЧМ.06.13.00.00 Вентиль угловой
Вентиль — запорное устройство для включения или выключения участка трубопровода, а также для регулирования движения в трубопроводе пара, газа или жидкости.
Корпус 1 соединен с крышкой 2 болтами, с фланцем 7 — винтами. Регулирование подачи жидкости производится вручную при помощи ручки 8, соединенной со шпинделем 3 шпонкой 11. Шпиндель соединяется посредством проволочной скобы 10 с клапаном 4.
При повороте ручки против часовой стрелки шпиндель с укрепленным на нем клапаном поднимается. При этом зазор между клапаном 4 и втулкой 5 увеличивается, количество пропускаемой трубопроводом жидкости возрастает.
При повороте ручки в обратную сторону (по часовой стрелке) клапан опускается, и количество подаваемой жидкости уменьшается до полного закрытия отверстия. Для того чтобы жидкость не выходила наружу, в крышке 2 имеется углубление для сальниковой набивки 23. Сальниковая набивка уплотняется крышкой 6 при помощи шпилек 14, шайб и гаек 15.
Чертеж выполнить на формате А2 в масштабе 1:1 в двух изображениях. Выполнить сечение А-А, Б-Б и В-В на свободном месте чертежа.
На чертеже выполнить следующие соединения:
1) Соединить ручку 8 посредством призматической шпонки 11 (размеры 5х5х20) по ГОСТ 8788-68.
2) Соединить крышку 2 с корпусом 1 болтами 12 (резьба М10) по ГОСТ 7798-70, установить шайбы 19 по ГОСТ 11371-78 и гайки 16 по ГОСТ 5915-70.
3) Соединить фланец 7 с корпусом 1 винтами 13 (резьба М12) по ГОСТ 1491-72.
4) Выполнить соединение крышки сальника 6 и крышки 2 шпильками 14 (резьба М8, материал корпуса - чугун) по ГОСТ 11765-66, установить пружинные шайбы 19 по ГОСТ 6402-70 и гайки 16 по ГОСТ 5915-70.
5) Соединить фланец 7 с тройником 22 (резьба 1 1/4") по ГОСТ 8946-59.
6) Закрепить ручку 8 на шпинделе 3 посредствлом гайки 17 по ГОСТ 5915-70 (резьба М16), шайбы 20 по ГОСТ 11371-78 и шплинта 21 по ГОСТ 397-79.

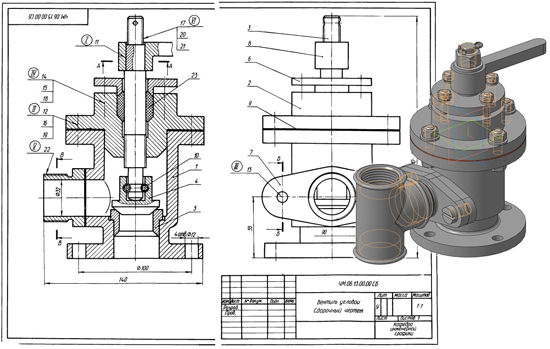

Вентиль угловой ЧМ.06.13.00.00 СБ
Вентиль угловой ЧМ.06.13.00.00 спецификация
Вентиль угловой ЧМ.06.13.00.00 3д модель
Вентиль угловой ЧМ.06.13.00.00 чертежи
Корпус ЧМ.06.13.00.01
Крышка ЧМ.06.13.00.02
Шпиндель ЧМ.06.13.00.03
Клапан ЧМ.06.13.00.04
Втулка ЧМ.06.13.00.05
Крышка сальника ЧМ.06.13.00.06
Фланец ЧМ.06.13.00.07
Ручка ЧМ.06.13.00.08
Прокладка ЧМ.06.13.00.09
Скоба проволочная ЧМ.06.13.00.10
Вентиль угловой ЧМ.06.13.00.00 СКАЧАТЬ
|
| |
| |
