| Пневмоцилиндр ЧМ.06.16.00.00
ЧМ.06.16.00.00 Пневмоцилиндр
Пневмоцилиндры по принципу действия можно разделить на односторонние и двухсторонние. В односторонних цилиндрах сжатый воздух подается только в одну сторону от поршня. В цилиндрах двухстороннего действия воздух подается поочередно в обе полости, и поршень перемещается в обоих направлениях под нагрузкой. Эти пневмоцилиндры наиболее распростанены в приводах литейных машин (особенно автоматических линий). Они приводят в движение рабочие органы, которые перемещаются в любых направлениях, когда требуется преодолеть сопротивление при прямом и обратном ходах.
Движение поршня 3 происходит под действием сжатого воздуха. Подавая воздух через правое отверстие корпуса 1 или нижнее отверстие крышки 5, для чего в эти резьбовые отверстия ввинчиваются наконечники шлангов компрессора, можно двигать поршень вниз или вверх, и тем самым придавать нужное движение механизму, присоединенному к штоку 2. Поршневые кольца 6, изготовленные из чугуна, служат для уплотнения поршня. Кольца имеют прорезь под углом 45°. Поршень 3 закреплен на штоке 2 гайкой 12, шайбой 15 и шплинтом 16.
В корпусе 1 в месте выхода штока 2 расположено уплотняющее устройство (сальник) 19, предупреждающее просачивание воздуха через зазор между штоком 2 и отверстием в крышке сальника 4. Крепление крышки сальника 4 к корпусу 1 осуществляется шпильками 9. Крышка 5 крепится к корпусу 1 болтами 8.
Чертеж выполнить на формате А2 в масштабе 1:1 в двух изображениях. Выполнить сечение А-А на свободном месте чертежа.
На чертеже выполнить следующие соединения:
1) Соединить крышку 5 с корпусом 1 болтами 8 (резьба М12) по ГОСТ 7798-70, установить шайбы 14 по ГОСТ 11371-78 и гайки 11 по ГОСТ 5915-70.
2) Выполнить соединение крышки сальника 4 с корпусом 1 шпильками 9 (резьба М10, материал корпуса - чугун) по ГОСТ 11765-66, установить шайбы 13 по ГОСТ 6402-70 и гайки 10 по ГОСТ 5915-70.
3) Закрепить поршень 2 посредством шайбы 15 по ГОСТ 11371-78, гайки 12 (резьба М16) по ГОСТ 5915-70 и шплинта 16 по ГОСТ 397-66
4) Ввернуть в крышку 5 пробку 17 (резьба М12х1,25) по ГОСТ МН 366-60.
5) Соединить штуцер корпуса с угольником 18 по ГОСТ ГОСТ 8946-59 (резьба 1/2").

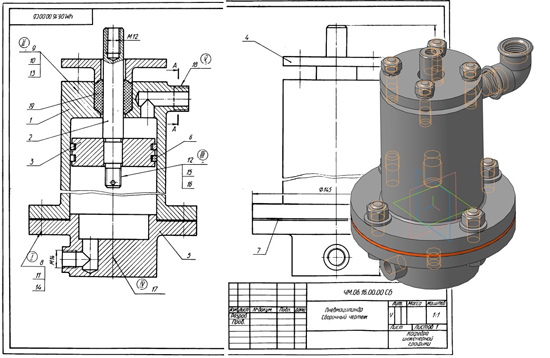

Пневмоцилиндр ЧМ.06.16.00.00 СБ
