| Камера диафрагменная НГТУ.002.028.100
Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса, -
операции прижима, фиксации и подвода упоров. Они используются в кокильных машинах для управления стержней и раскрытия кокиля, а также для уплотнения формовочной смеси.
Диафрагменные камеры просты по конструкции и в эксплуатации, не имеют утечек и более надежны, чем поршневые двигатели. Диафрагма выдерживает свыше 1 млн. включений. К недостатку диафрагменных камер следует отнести малую величину рабочего хода.

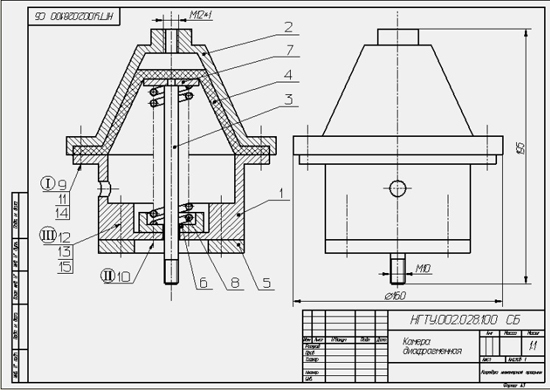

Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы, через отверстие крышки 2 шайба 7 перемещает шток 3, соединенный с приводом машины.
При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.
Корпус 1 крепится к основанию шпильками 15, гайками 12 и шайбами 13.
Крышка 2 соединяется с корпусом 1 болтами 9, гайками 11 и шайбами 14. Опора 6 крепится к корпусу 1 винтами 10.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.
На чертеже выполнить следующие соединения:
I – соединить крышку 2 с корпусом 1 болтами 9 (резьба М8), установить шайбы 14 и гайки 11;
II – выполнить соединение опоры 6 с корпусом 1 винтами 10 (резьба М6);
III - выполнить соединение основания 5 с корпусом 1 шпильками 15 (резьба М10), установить шайбы 13 и гайки 12.
Заполнить в спецификации графу «Стандартные изделия».

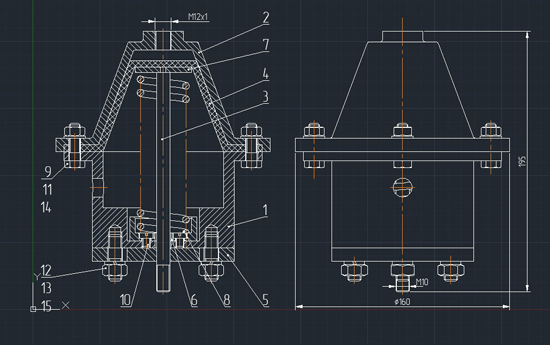

Камера диафрагменная НГТУ.002.028.100 СБ
Камера диафрагменная НГТУ.002.028.100 спецификация
Камера диафрагменная НГТУ.002.028.100 3d сборка
Камера диафрагменная НГТУ.002.028.100 чертежи
Корпус НГТУ.002.028.101
Крышка НГТУ.002.028.102
Шток НГТУ.002.028.103
Диафрагма НГТУ.002.028.104
Основание НГТУ.002.028.105
Опора НГТУ.002.028.106
Шайба НГТУ.002.028.107
Пружина НГТУ.002.028.108
Камера диафрагменная НГТУ.002.028.100 СКАЧАТЬ
|
| |
| |
