| 00-000.06.18.18.00 Кондуктор скальчатый ДЕТАЛИРОВКА

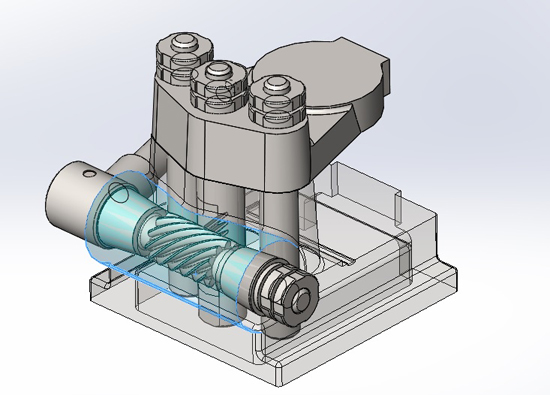

00-000.06.18.18.00 Кондуктор скальчатый 3Д МОДЕЛЬ

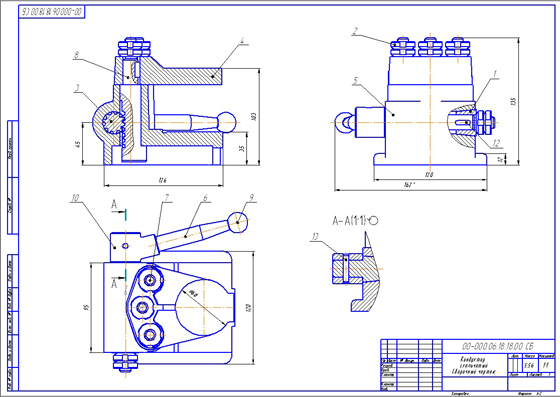

00-000.06.18.18.00 Кондуктор скальчатый СБОРОЧНЫЙ ЧЕРТЕЖ
00-000.06.18.18.00 Кондуктор скальчатый ДЕТАЛИРОВАНИЕ
Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов.
00-000.06.18.18.00 Кондуктор скальчатый
Скальчатый кондуктор с реечно-конусным механизмом применяется для обработки отверстий в деталях на сверлильных станках.
Кондуктор состоит из корпуса 5, двух расположеных в нем скалок 7, несущих кондукторную плиту 4, и средней скалки-рейки 8 с косыми зубьями.
Рейка фиксируется в кондукторной плите с помощью шпонки 12. Рейка связана с зубчатым валиком 3, имеющим косые зубья, угол наклона которых 45 град. Валик 3 расположен в корпусе 5 горизонтально. На одном конце вылика выполнен конус, на другом насажена коническая втулка 1 и шпонка 12. На резьбовой конец М12х1,5-6g надета шайба 11 и навинчины гайки 2 так, чтобы между втулкой 1 и шайбой 11 был обеспечен зазор 1 мм. Обаконуса притерты в конических отверстиях корпуса 5.
Поднятие и опускание кондукторной плиты производится рукояткой 6, на один конец которой навернута ручка шаровая 9, а другой ввернут в ступицу 10, насаженную на конец валика 3 и зафиксированную на немштифтом 13. В верхнем и нижнем положении рейки стопорится в результате продольного перемещения валика 3 под воздействием горизонтальной состовляющей силы тяжести, возникающей на косых зубьях. Валик смещаетсявправо или влево, зазор на противополным конце выбирается и конусзатягивается. Из Крайних положений рейку 8 выводят вращением рукоятки (6,9) в обратную сторону.
Данный кондуктор представляет собой заготовку, используемую длясверления любого количества отвертий в обрабатываемых деталях. Для этого в кондукторной плите 4 сверлится отверстия, количество и расположение которых определяется необходимыми отверстиями в обрабатываемой детали.

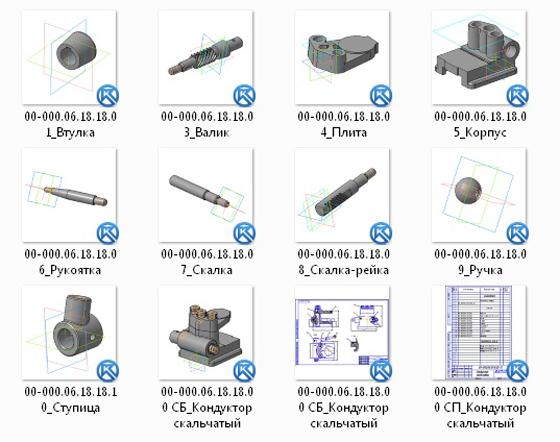

00-000.06.18.18.00 СБ_Кондуктор скальчатый
00-000.06.18.18.00 СП_Кондуктор скальчатый
00-000.06.18.18.01_Втулка
00-000.06.18.18.03_Валик
00-000.06.18.18.04_Плита
00-000.06.18.18.05_Корпус
00-000.06.18.18.06_Рукоятка
00-000.06.18.18.07_Скалка
00-000.06.18.18.08_Скалка-рейка
00-000.06.18.18.09_Ручка
00-000.06.18.18.10_Ступица
Выполнены в компасе 3D V13 чертеж СБ+Спецификация+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
