ФМРМ ХХХХХХ 300 ВО Клапан
engineerklubДата: Четверг, 06.09.2018, 18:57 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33544
Репутация: 0
Статус: Offline
Л.Я Мефодьева, В.Н. Быкова Основы инженерной графики Чертежи изделий, Чтение и деталирование чертежей общего вида, учебное пособие Варианты и методические указания Д5 и Д6

Клапан ФМРМ ХХХХХХ 300 ВО
Клапан ФМРМ ХХХХХХ 300 ВО
Клапан ФМРМ ХХХХХХ 300 ВО
Клапан ФМРМ ХХХХХХ 300 ВО
Вариант 3 Клапан



Клапан предназначен для обеспечения прохода воздуха только в одном направлении. Применяется в впневматических системах станков и другово оборудования.
При подачи воздуха через штуцер 4 цилиндр 2 находится в крайнем правом положении, воздух проходит через четыре радиальных отверстия детали 2, полости деталей 9 и 7 и выходит из клапана через штуцер 3. При подаче воздуха со стороны штуцера 3 или при повышении давления в правой полости клапана цилиндр 2 перемещается в крайне левое положение. При этом радиальные отверстия перекрываются и проход воздуха к штуцеру 4 закрывается.

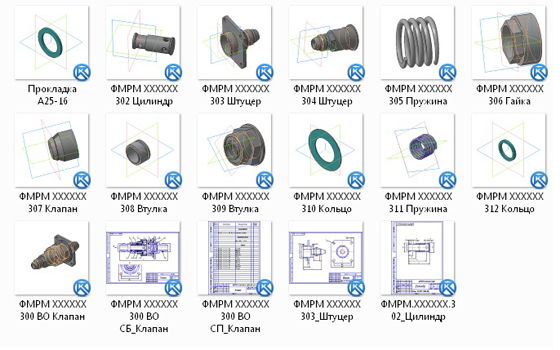

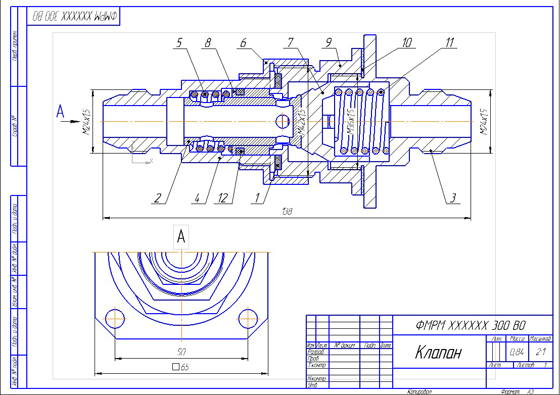

ФМРМ ХХХХХХ 300 ВО СБ_Клапан
ФМРМ ХХХХХХ 300 ВО СП_Клапан
ФМРМ ХХХХХХ 302 Цилиндр
ФМРМ ХХХХХХ 303 Штуцер
ФМРМ ХХХХХХ 304 Штуцер
ФМРМ ХХХХХХ 305 Пружина
ФМРМ ХХХХХХ 306 Гайка
ФМРМ ХХХХХХ 307 Клапан
ФМРМ ХХХХХХ 308 Втулка
ФМРМ ХХХХХХ 309 Втулка
ФМРМ ХХХХХХ 310 Кольцо
ФМРМ ХХХХХХ 311 Пружина
ФМРМ ХХХХХХ 312 Кольцо
Поз.1_Прокладка А25-16

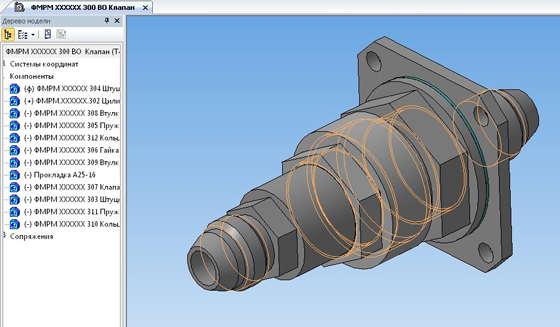

Выполнены в компасе 3D V16 чертеж СБ+Спецификация+чертежи+3Д модель

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Воскресенье, 21.10.2018, 07:34 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33544
Репутация: 0
Статус: Offline
ИНЖЕНЕРНАЯ и КОМПЬЮТЕРНАЯ ГРАФИКА
Деталировка сборочного чертежа
вариант 20 К.25.00.00 ВО Клапан
вариант 29 К.25.00.00 ВО Клапан
вариант 30 К.25.00.00 ВО Клапан
Санкт-Петербургский государственный университет Телекоммуникаций им. проф. М.А. Бонч-Бруевича

К.25.00.00 ВО Клапан
К.25.00.01 Цилиндр
К.25.00.02 Штуцер
К.25.00.03 Штуцер
К.25.00.04 Пружина
К.25.00.05 Гайка
К.25.00.06 Клапан
К.25.00.07 Втулка
К.25.00.08 Втулка
К.25.00.09 Кольцо
К.25.00.10 Пружина
К.25.00.11 Кольцо

СКАЧАТЬ МОЖНО ЗДЕСЬ
