Форум » Инженерная графика » Чтение и деталирование чертежей общего вида Л.Я Мефодьева, В.Н. Быкова » ФМРМ.ХХХХХХ.600 ВО Зажим дифференциальный (Зачетная работа)
ФМРМ.ХХХХХХ.600 ВО Зажим дифференциальный
engineerklubДата: Четверг, 06.09.2018, 19:09 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 36372
Репутация: 0
Статус: Offline
Л.Я Мефодьева, В.Н. Быкова Основы инженерной графики Чертежи изделий, Чтение и деталирование чертежей общего вида, учебное пособие Варианты и методические указания Д5 и Д6

Зажим дифференциальный ФМРМ.ХХХХХХ.600 ВО СБОРОЧНЫЙ ЧЕРТЕЖ
Зажим дифференциальный ФМРМ.ХХХХХХ.600 ВО общий вид
Зажим дифференциальный ФМРМ.ХХХХХХ.600 ВО деталировка
Зажим дифференциальный ФМРМ.ХХХХХХ.600 ВО деталирование
Вариант 6 Зажим дифференциальный



Дифференцеальный зажим предназначен для закрепления разъемов, а также установки угла, удобного для их спайки.
В основании 5 запрессована направляющая 6. На направляющей установлен ползунок 7, к которому винтом 9 крепится станина 8. На станине закреплены зажим 12, винт 14 и направляющая планка 15.

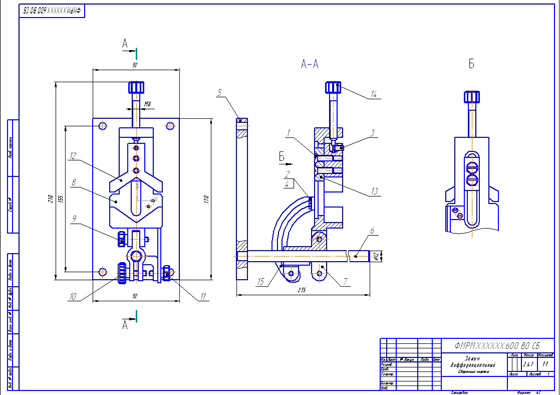

ФМРМ.ХХХХХХ.600 ВО СБ_Зажим дифференциальный
ФМРМ.ХХХХХХ.600 ВО СП_Зажим дифференциальный
ФМРМ.ХХХХХХ.605_Основание
ФМРМ.ХХХХХХ.606_Направляющая
ФМРМ.ХХХХХХ.607_Ползунок
ФМРМ.ХХХХХХ.608_Станина
ФМРМ.ХХХХХХ.609_Винт фиксирующий
ФМРМ.ХХХХХХ.610_Винт фиксирующий
ФМРМ.ХХХХХХ.611_Винт фиксирующий
ФМРМ.ХХХХХХ.612_Зажим
ФМРМ.ХХХХХХ.613_Ползунок
ФМРМ.ХХХХХХ.614_Винт
ФМРМ.ХХХХХХ.615_Планка направляющая

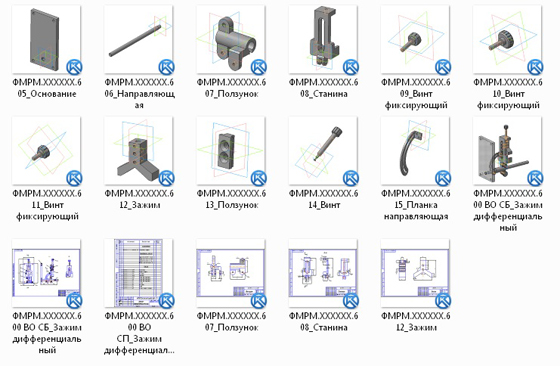

Выполнены в компасе 3D V16 чертеж СБ+Спецификация+чертежи+3Д модель

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Воскресенье, 21.10.2018, 07:45 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 36372
Репутация: 0
Статус: Offline
ИНЖЕНЕРНАЯ и КОМПЬЮТЕРНАЯ ГРАФИКА
Деталировка сборочного чертежа
вариант 14 ЗД.31.00.00 ВО Зажим дифференциальный
Санкт-Петербургский государственный университет Телекоммуникаций им. проф. М.А. Бонч-Бруевича

ЗД.31.00.00 ВО Зажим дифференциальный
ЗД.31.00.01 Основание
ЗД.31.00.02 Направляющая
ЗД.31.00.03 Ползунок
ЗД.31.00.04 Станина
ЗД.31.00.05 Винт фиксирующий
ЗД.31.00.06 Винт фиксирующий
ЗД.31.00.07 Винт фиксирующий
ЗД.31.00.08 Зажим
ЗД.31.00.09 Ползунок
ЗД.31.00.10 Винт
ЗД.31.00.11 Планка направляющая

СКАЧАТЬ МОЖНО ЗДЕСЬ
