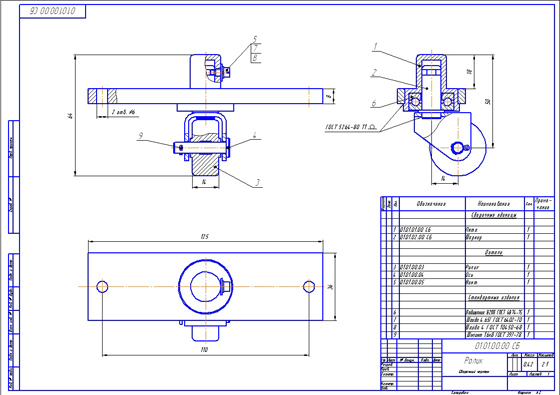

01.01.00.00 СБ_Ролик

Ролики применяются в качестве нижних опор отдекльных шкафов, входящих в комплект электронно-вычислительных машин.
Изделие состоит из трех основных частей пяты 1, шарнира 2 и ролика 3. Пята 1 получина сваркой пластины и подпятника, выполненых из стали марки Ст3. Шарнир 2 состоит из оси и скобы,изготовленных соответственно из сталей марок 10 и Ст.3. Благодаря шарнирному соединению ролика с пятой, которая крепится к днищу шкафа двумя болтами, создается возможность передвижения шкафа в любом направлении. Трущиеся поверхности шарнира и ролика покрываются специальной смазкой.

01.01.00.00 СБ_Ролик
01.01.00.00 СП_Ролик
01.01.00.03_Ролик
01.01.00.04_Ось
01.01.00.05_Винт
01.01.01.01_Подпятник
01.01.01.02_Пластина
01.01.02.01_Ось
01.01.02.02_Скоба

Осипов В.А., Козел В.И. Альбом чертежей сборочных единиц для чтения и деталирования

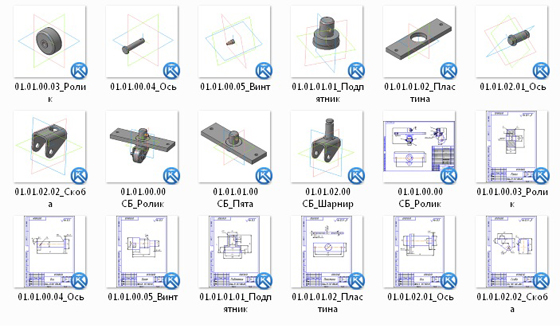

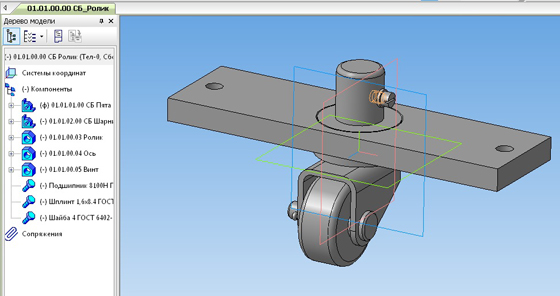

Выполнены в компасе 3D V13 чертежи+3Д модели
