01.02.00.00 Держатель предохранителя

Предохранитель применяется для защиты электротехнической аппаратуры от коротких замыканий в сети переменного тока.
Корпус 1 - армированное пластмассовое изделие. Втулка, токосъемник и контакт, состовляющие арматуру корпуса, изготавливаются из латуни Л68.
Крышка 2 выполнена из пластмассы, в которую запрессована втулка изготовленная из латуни марки Л68.
Под действием пружины 4 которая давит на ставки 3, плавкая втавка постоянно касается контакта. К контакту припаивают токоподводящий провод, а с токосъемника снимается подводимое напряжение. Для замены плавкой вставки необходимо отвернуть крышку 2 и заменить вставку.

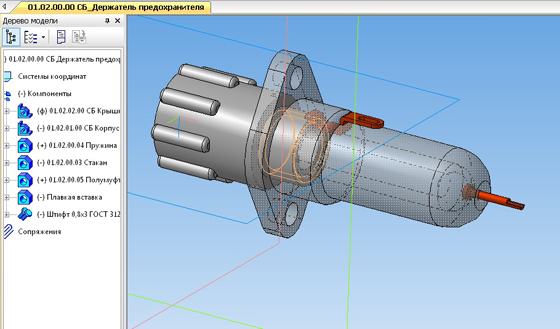

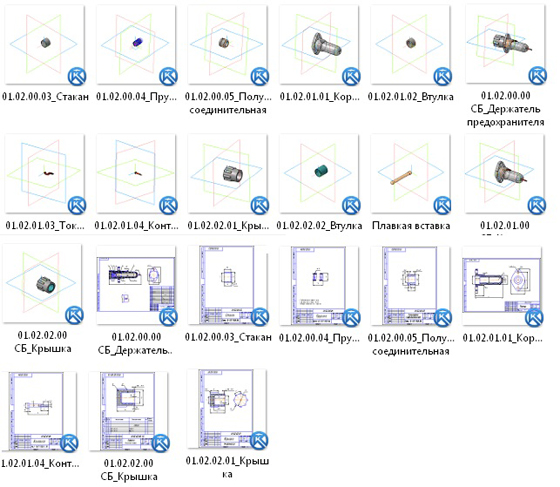

01.02.00.00 СБ_Держатель предохранителя
01.02.00.00 СП_Держатель предохранителя
01.02.01.00 СБ_Корпус
01.02.02.00 СБ_Крышка
01.02.00.03_Стакан
01.02.00.04_Пружина
01.02.00.05_Полумуфта соединительная

Осипов В.А., Козел В.И. Альбом чертежей сборочных единиц для чтения и деталирования
Выполнены в компасе 3D V13 чертежи+3Д модели

СКАЧАТЬ ЧЕРТЕЖИ
