Ролик прижимной 02.30.00.00 (ЧЕРТЕЖИ И 3Д МОДЕЛИ ГОТОВЫЕ)

Ролик прижимной 02.30.00.00

engineerklub

Дата: Среда, 06.03.2024, 15:36 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 36263

Репутация: 0

Статус: Offline

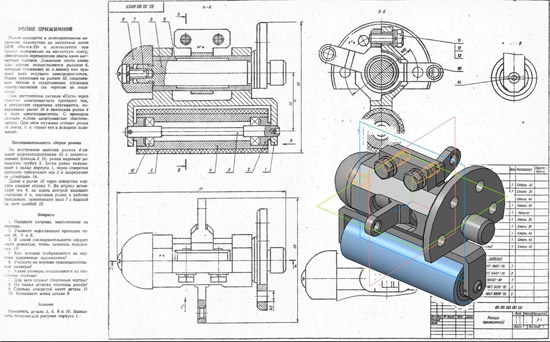

Ролик прижимной 02.30.00.00 ЧЕРТЕЖ

Ролик находится в лентопротяжном механизме накопителя на магнитной ленте ЭВМ Минск 22 и используется при записи информации на магнитную ленту, обеспечивая перемещение ленты мимо магнитных головок. движение ленты влево или вправо осуществляется роликом 4, который прижимает ее к левому или правому валу ведущего электродвигателя.
Ролик закреплен на рычаге 10, соединенном тягами с сердечниками пусковых электромагнитов (на чертеже не показаны).
При поступлении сигнала Пуск через обмотку электромагнита протекает ток, в результате сердечник втягивается, поворачивая рычаг 10 и прижимая ролик 4 к валу электродвигателя. С приходом сигнала Стоп электромагнит обесточивается. При этом пружина отводит ролик от ленты, т.е ставит его в исходное положение.

Ролик прижимной 02.30.00.00 сб
Ролик прижимной 02.30.00.00 спецификация
Ролик прижимной 02.30.00.00 3d сборка
Ролик прижимной 02.30.00.00 чертежи
Корпус 02.30.00.01
Фланец 02.30.00.02
Ось 02.30.00.03
Ролик 02.30.00.04
Трубка 02.30.00.05
Колпачок 02.30.00.06
Винт М4 02.30.00.07
Ось 02.30.00.08
Втулка 02.30.00.09
Рычаг поворотный 02.30.00.10

Ролик прижимной 02.30.00.00 СКАЧАТЬ
