01.08.00.00 Клапан газовый
engineerklubДата: Пятница, 15.03.2019, 13:31 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
01.08.00.00 Клапан газовый



Клапан газовый сборочный чертеж
Клапан газовый чертежи
Клапан газовый деталирование
Клапан газовый скачать
Клапан газовый 3д модель

Клапан применяется в газовой аппаратуре для подачи газа в термическую камеру печи СДО-125/4А при проведении термодиффузионных процессов.

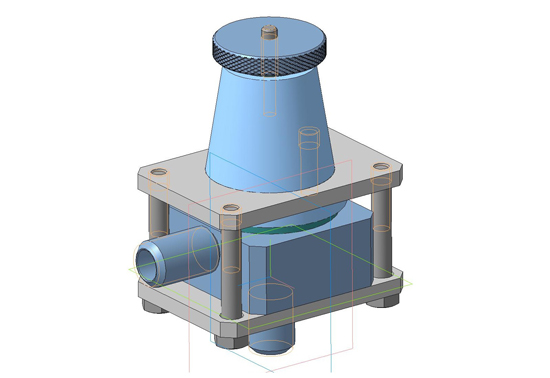

Устройство состоит из корпуса 6, клапана 1, головки 2, крышки 4 и других соединяющих и крепежных деталей. Клапан 1 отлит из резины заодно со штоком, который изготовлен из латуни Л63. При вращении головки 2 клапан вследствие деформации резины открывает или закрывает проходное отверстие корпуса, регулируя таким образом количество проходящего газа.

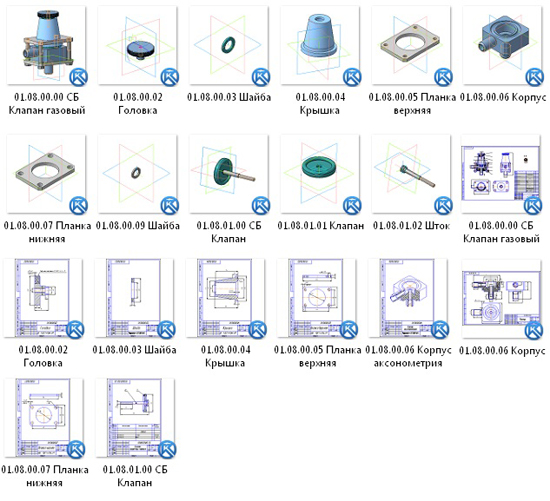

01.08.00.00 СБ Клапан газовый
01.08.00.00 СП Клапан газовый
01.08.01.00 СБ Клапан
01.08.00.02 Головка
01.08.00.03 Шайба
01.08.00.04 Крышка
01.08.00.05 Планка верхняя
01.08.00.06 Корпус
01.08.00.06 Корпус аксонометрия
01.08.00.07 Планка нижняя

СКАЧАТЬ МОЖНО ЗДЕСЬ
