| 01.03.00.00 Реостат сборочный чертеж

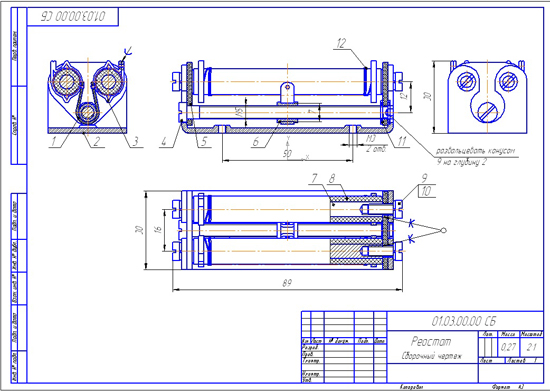

Реостат сборочный чертеж
Реостат чертежи
Реостат деталирование
Реостат газовый скачать

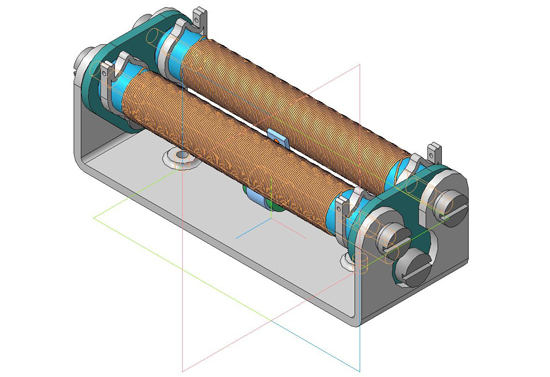

Реостат газовый 3д модель
Реостат применяются и для ограничения тока в обмотке возбуждения электрических машин постоянного тока.
Реостат состоит из основания (2). Это сделано для того, чтобы можно было посмотреть все его части. На керамическую трубу (8) намотан провод (12). Его концы выведены к четырем хомутам (3). Также имеется винт.По этому винту (4) движется скользящий бегунок (1), так называемый «ползун».
Если расположить скользящий контакт посередине, то будет задействована только половина проводника. Если передвинуть этот скользящий контакт дальше , то будет задействовано больше витков провода, следовательно, его длина возрастет, сопротивление увеличится, а сила тока уменьшится. Если же передвинуть «ползун» в другую сторону, то, наоборот, сопротивление уменьшится, и сила тока в цепи возрастет.
Внутри реостат полый. Это необходимо, поскольку при протекании тока реостат нагревается, а эта полость обеспечивает быстрое охлаждение.

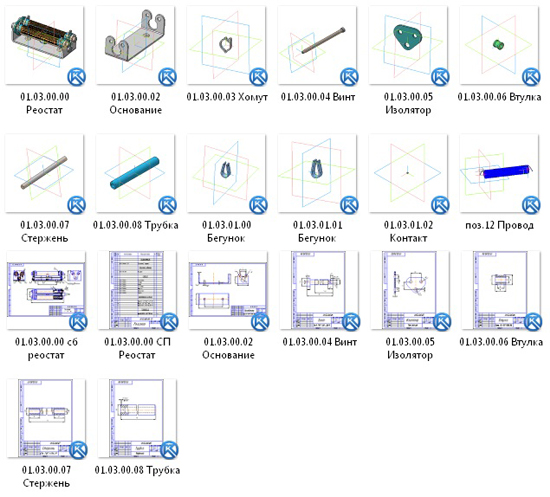

01.03.00.00 Реостат сборочный чертеж
01.03.00.00 Реостат спецификация
01.03.01.00 Бегунок
01.03.00.02 Основание
01.03.00.03 Хомут
01.03.00.04 Винт
01.03.00.05 Изолятор
01.03.00.06 Втулка
01.03.00.07 Стержень
01.03.00.08 Трубка
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
