01.04.00.00 Переходник сборочный чертеж

Переходник сборочный чертеж
Переходник чертежи
Переходник деталирование
Переходник скачать
Переходник 3д модель

Переходник применяется в различной радиотехнической аппаратуре для быстрого включения и выключения штепсиля. Он состоит из корпуса 2, вставки 1, изолятора 3 и крышки 4. Вставка 1 имеет две металлические детали снаружи втклку и внутри гнездо, которые соединены неразъемно отвердевшей пластмассой способом опрессовки. Втулка и гнездо изготовлены из латуни Л63.
Для включения штепсиля нужно отвернуть крышку 4 и в гнездо втавить штепсель. Гнездо имеет две прорези сжимая которые, обеспечивают хороший контак гнезда со штепселем.
К левому концу гнезда припаивают провод, идущий от источника питания. Переходник крепят на панели прибора четырьмя винтами М2.

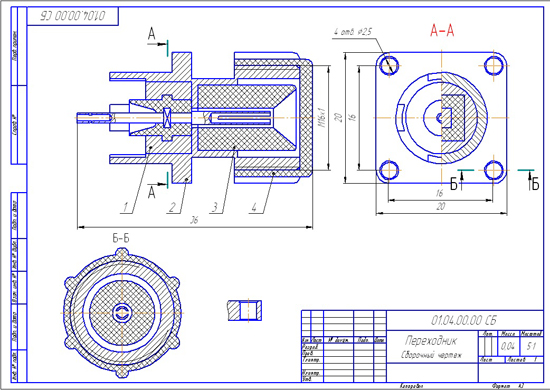

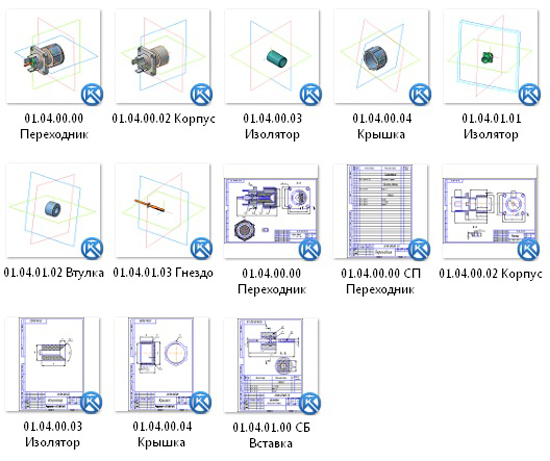

01.04.00.00 сб Переходник сборочный чертеж
01.04.00.00 сп Переходник спецификация
01.04.01.00 СБ Вставка сборочный чертеж
01.04.00.02 Корпус
01.04.00.03 Изолятор
01.04.00.04 Крышка

СКАЧАТЬ МОЖНО ЗДЕСЬ
