01.05.00.00 Контакт сборочный чертеж

Контакт чертежи
Контакт деталирование
Контакт скачать

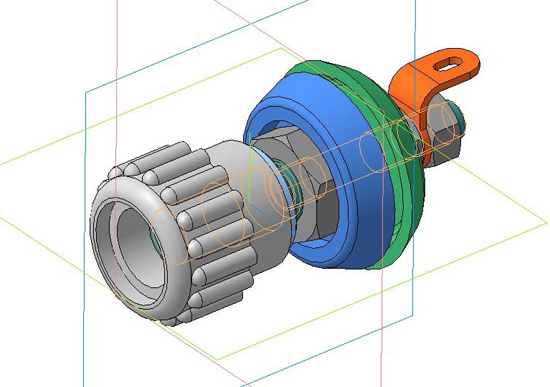

Контакт 3д модель

Контакт применяется для подвода и снятия напряжения в различных радиоэлектрических приборах. Основными деталями являются наконечник 1 с резьбовой втулкой-ограничителем 2. Колпачок 4 неподвижно соединен с фиксатором 3.

Последовательность сборки контакта

Наконечник 1 изготавливают в пресс-форме, оппрессовкой втулки пластмассой.
На стержень 1 навертывают до упора гайку 7, на которую вставляют фиксатор 3.
Другой конец фиксатора вставляется в овальное отверстие панели, что исключает возможность поворота контактавокруг своей оси. С обратной стороны панели на стержень 2 надевают колпачок 4, который прижимается к панели гайкой 6. Второй гайкой 6 закрепляют
леписток 5 на стержне 2.

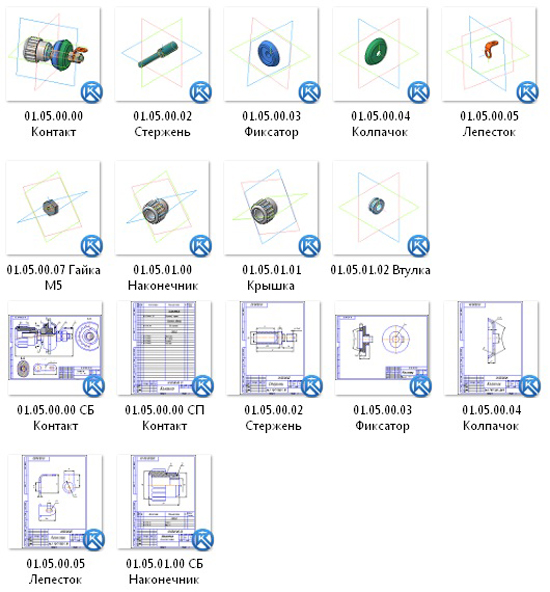

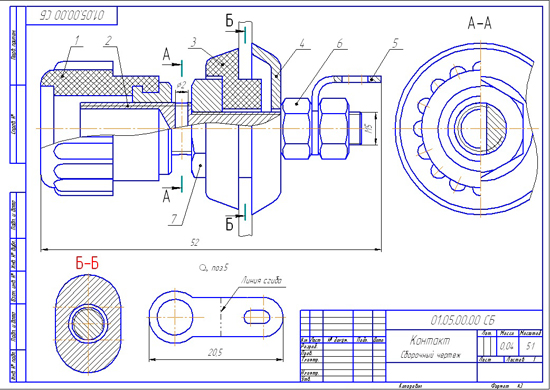

01.05.00.00 СБ Контакт сборочный чертеж
01.05.00.00 СП Контакт спецификация
01.05.01.00 СБ Наконечник сборочный чертеж
01.05.00.02 Стержень
01.05.00.03 Фиксатор
01.05.00.04 Колпачок
01.05.00.05 Лепесток

СКАЧАТЬ МОЖНО ЗДЕСЬ
