01.10.00.00 Клапан воздушный

engineerklub

Дата: Вторник, 25.06.2019, 08:02 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33460

Репутация: 0

Статус: Offline

Клапан воздушный сборочный чертеж
Клапан воздушный чертежи
Клапан воздушный деталирование
Клапан воздушный скачать

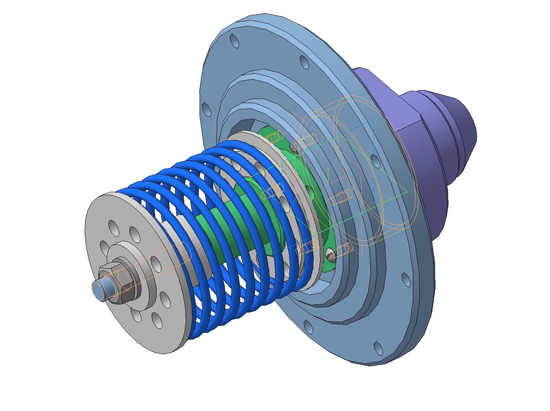

Клапан воздушный 3д модель

Воздушный клапан применяют в пневматических схемах летательных аппаратов.
Клапан устанавливают внутрь устройства пневмосистемы тарелкой 8 вниз и закрепляют посредством восьми болтов, стягивающих фланец корпуса 2 с фланцем иного устройства. Клапан регулируют на заданное давление гайкой 10. Пружина 7 фиксируется двумя тарелками 5 и 8. При повышении давления открывается клапан 6 в результате чего воздух выходить через затор между седлом 4 и клапаном 6 в корпус 2 а дальше через штуцер 1 в отводящую систему.

01.10.00.00 сб Клапан воздушный сборочный чертеж
01.10.00.00 сп Клапан воздушный спецификация
01.10.00.03 Прокладка
01.10.00.04 Седло
01.10.00.05 Тарелка
01.10.00.06 Клапан
01.10.00.07 Пружина
01.10.00.08 Тарелка
