Поглотитель чертеж общего вида
Поглотитель чертежи
Поглотитель деталирование
Поглотитель скачать

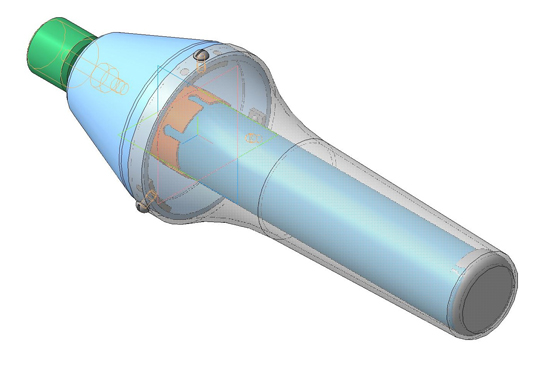

Поглотитель 3д модель

Поглотитель применяется в электрических цепях и предназначен для отбора мощности высокочастотных импульсов. Устройство имеет две сборочные единицы: крышку 1, к которой заклепками 2х8 ГОСТ 10300-80 прикреплены три пластины, и разъем 2, состоящий из втулки и штыря, соединенных неразъемно пластмассой.
Втулка изготовлена из алюминневого сплава Д16, а штырь - из латуни Л63. Крышка и пластины изготовлены из стали марки Ст.3.
Снимаемый ток через штырь и левый контакт 5 поступает на сопротивление 4. Правый контакт 8 соединен с кожухом 3. Ток проходя по сопротивлению через правый контакт поступает на массу.
Надежность изоляции обеспечивается изоляционным слоем пластмассы разъема 2 и шайбой 7.

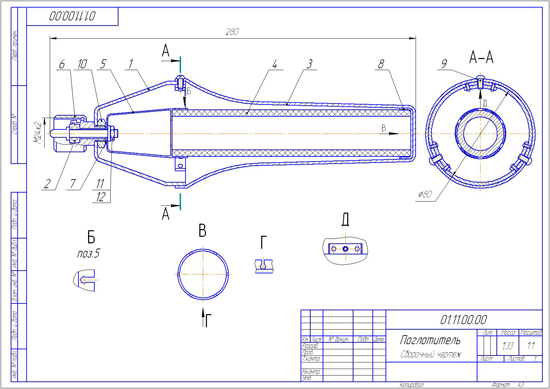

01.11.00.00 Поглотитель сборочный чертеж

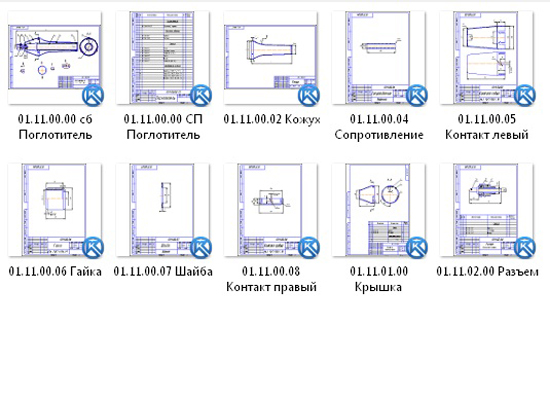

01.11.00.00 Поглотитель спецификация
01.11.01.00 Крышка
01.11.02.00 Разъем
01.11.00.02 Кожух
01.11.00.04 Сопротивление
01.11.00.05 Контакт левый
01.11.00.06 Гайка
01.11.00.07 Шайба
01.11.00.08 Контакт правый
