| Нож подающий чертеж общего вида
ПС-194.05.16.116.ВО Нож подающий
Нож подающий деталировка
Нож подающий деталирование

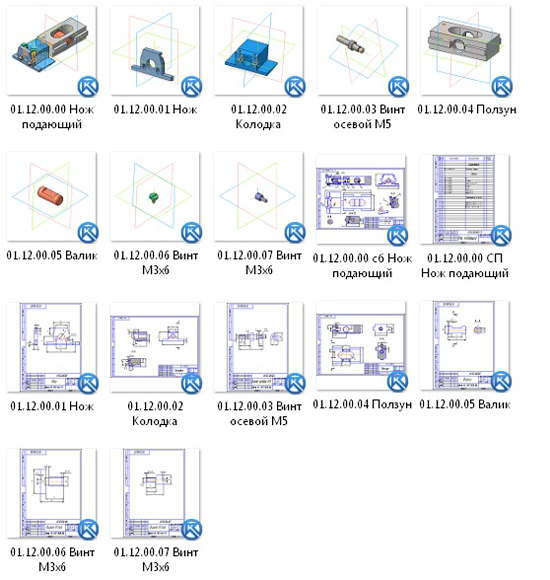

Нож подающий скачать

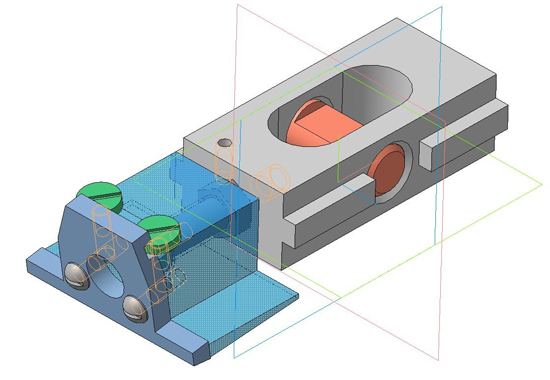

Нож подающий 3д модель
Нож подающий чертежи
Подающий нож применяется в механизме подачи перфоратора П80-6 ЭВМ "Минск".
Устройство состоит из ползуна 4, осевого винта 3, колодки 2, ножа 1, валика 5, регулировочных винтов 6, стопорного винта 7 и деталей крепления.
Ползун 4 расположен в пазах механизма подачи. Под действием рычага механизма подачи ползун 4 вместе с колодкой 2 и ножом 1 передвигается вправо, захватывая выступом ножа нижнюю перфокарту и подавая ее через щель к транспортным роликам.
Механизм подачи, в котором находится подающий нож, предназначен для укладки перфокарт.

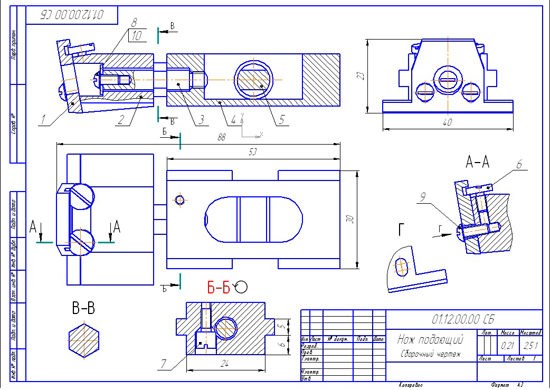

01.12.00.00 Нож подающий сборочный чертеж
01.12.00.00 Нож подающий спецификация
Нож подающий ПС-194.05.16.116.ВО
01.12.00.01 Нож
01.12.00.02 Колодка
01.12.00.03 Винт осевой М5
01.12.00.04 Ползун
01.12.00.05 Валик
01.12.00.06 Винт М3х6
01.12.00.07 Винт М3х6
