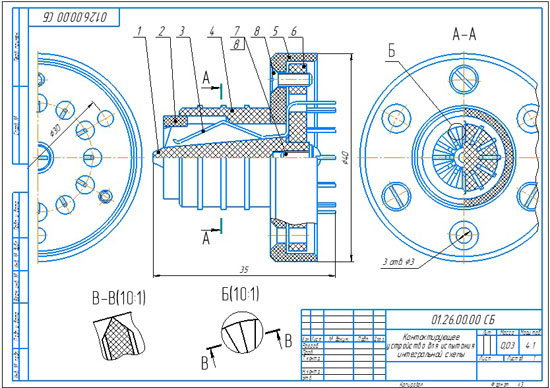

Контактирующее устройство для испытания интегральной схемы 01.26.00.00 ЧЕРТЕЖ

Контактирующее устройство предназначено для измерения статических параметров интегральных схем в корпусе ТО-5. Устройство состоит из корпуса 1, панели 6, основания 5, муфты 4, контактных пружин 3, стопорного кольца 2 и крепежных деталей. Устанавливают прибор на панели измерителя и закрепляют винтами. Выводы интегральной схемы вставляются в направляющие корпуса 1 и смещением муфты 4 до упора в стопорное кольцо 2 плотно прижимаются к контактным пружинам 3, создавая надежный контакт. К нижним концам контактных пружин припаиваются соединительные провода измерителя интегральных схем.

Контактирующее устройство для испытания интегральной схемы 01.26.00.00 СБ
Контактирующее устройство для испытания интегральной схемы 01.26.00.00 спецификация
Контактирующее устройство для испытания интегральной схемы 01.26.00.00 3d сборка
Контактирующее устройство для испытания интегральной схемы 01.26.00.00 чертежи
Контактирующее устройство для испытания интегральной схемы 01.26.00.00 СКАЧАТЬ
Корпус 01.26.00.01
Кольцо стопорное 01.26.00.02
Пружина контактная 01.26.00.03
Муфта 01.26.00.04
Основание 01.26.00.05
Панель 01.26.00.06
