Лампа сигнальная 02.55.00.00 ЧЕРТЕЖ

Сигнальная лампа применяется в различной радиоэлектронной аппаратуре для подачи светового сигнала.
Напряжение подводят к верхнему и нижнему выводам. Постоянство контакта лампы с деталью 6 обеспечивается пружиной 8 и штоком 5.
Световой сигнал идущий от лампы, проникает через совпадающие треугольные отверстия в деталях 10 и 11. Если повернуть головку 11 против часовой стрелки до положения Закрыто (см. разрез А-А), то треугольные отверстия в деталях 10 и 11 не будут совпадать и свет будет проникать только в соосные отверстия 10 и 11.
Пружинное кольцо 13 предотвращает самопроизвольный поворот головки 11.

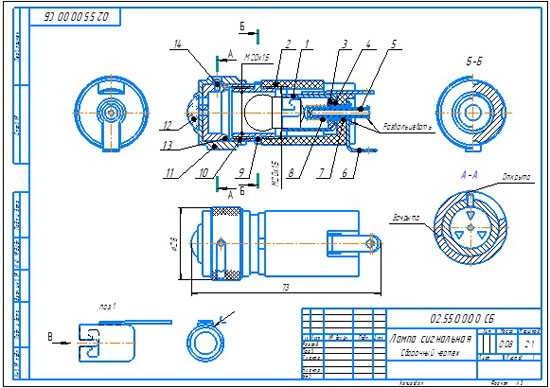

Лампа сигнальная 02.55.00.00 сб
Лампа сигнальная 02.55.00.00 специфиацация
Лампа сигнальная 02.55.00.00 3d сборка
Лампа сигнальная 02.55.00.00 чертежи
Патрон с выводом 02.55.01.00
Корпус 02.55.00.02
Шайба 02.55.00.03
Шайба 02.55.00.04
Шток 02.55.00.05
Вывод нижний 02.55.00.06
Втулка 02.55.00.07
Пружина 02.55.00.08
Наконечник 02.55.00.09
Насадка 02.55.00.10
Головка 02.55.00.11
Линза 02.55.00.12

Лампа сигнальная 02.55.00.00 СКАЧАТЬ
