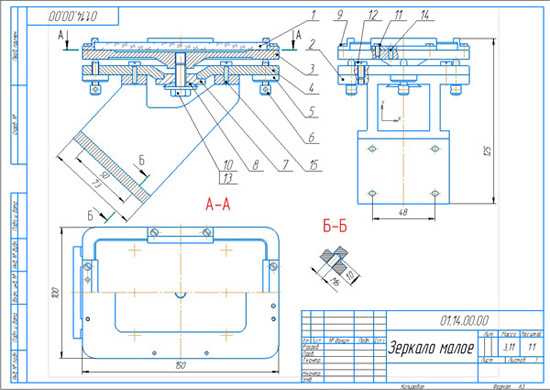

| 01.14.00.00 Зеркало малое сборочный чертеж
01.14.00.00 Зеркало малое спецификация
01.14.00.01 Зеркало
01.14.00.02 Кронштейн
01.14.00.03 Подушка
01.14.00.04 Основание
01.14.00.05 Гайка М5
01.14.00.06 Винт М5х20
01.14.00.07 Втулка
01.14.00.08 Пята сферическая
01.14.00.09 Угольник

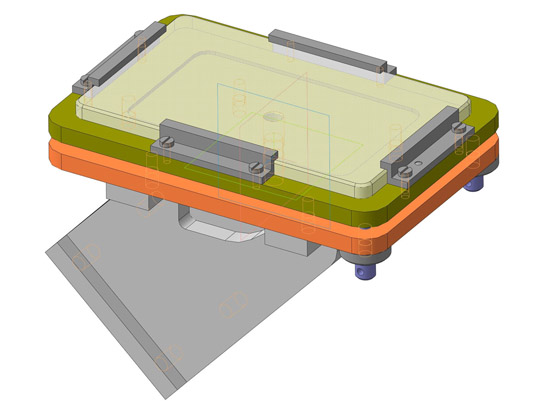

Основное назначение узла - изменение направления лучей света, идущих от объектива. Луч света, падая на зеркальную поверхность, отражается от нее под углом, равным углу падения.
В данном приборе зеркало может отклонить луч на 90*.
Зеркало 1 закреплено нп подушке 3, которая соединена с основанием 4 болтом 10.
Болт опирается на сферическую пяту 8, которая может поварачиватся на некоторый угол во втулке 7. Основание 4 жестко скреплено с кронштейном 2 и имеет три винта 6,
на которые опирается подушка. Такая система позволяет легко регулировать положение зеркала 1 перемещением винтов 6. После окончания регулировки винты 6 фиксируются относительно основания гайками 5.
Последовательность сборки малого зеркала
Основание 4 укрепляют на кронштейне 2 винтами 12 и штифтами 15. В отверстия основания завинчивают винты 6.
Зеркало крепят на подушке с помощью угольников 9, винтов 11 и штифтов 14.
Втулку 7, пяту 8 и шайбу 13 надевают на болт 10, который вставляют в основание 4. Конец болта 10 ввинчивают в подушку.
После сборки регулируют положение зеркала.
