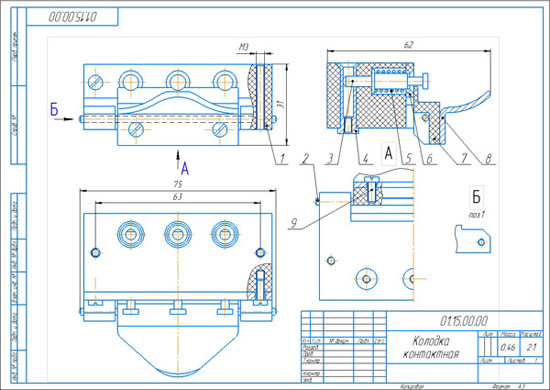

| 01.15.00.00 Колодка контактная сборочный чертеж
01.15.00.00 Колодка контактная спецификация
01.15.00.01 Колодка
01.15.00.02 Ось
01.15.00.03 Зажим
01.15.00.04 Гнездо
01.15.00.05 Пружина
01.15.00.06 Накладка
01.15.00.07 Рычаг
01.15.00.08 Ручка
Колодка служит для испытания транзистора.
Устройство состоит из колотки 1, в отверстиях которой находится гнезда 4, зажимов 3, пружин 5, рычага 7, ручки 8, оси 2 и крепежных деталей.
При повороте ручки 8 вниз рычаг 7 вращается вокруг оси 2 и сжимая пружины 5, вытягивает зажимы 3 из гнезд 4.
Выводы транзистора вставляются в гнезда. Если ручку отпустить то пружины прижимают зажимы к выводам, создавая надежный контакт.
В нижней части каждого гнезда 4 есть резьба для крепления винтами проводов измерителя. Колодка крепится винтами к панели измерителя.
Последовательность сборки колодки
В колодку 1 устанавливают гнезда 4 и закрепляют их развальцовкой. Затем в корпус вставляют зажимы 3, пружины 5, прикладывают накладку 6, которую крепят винтами 9. Далее к корпусу присоединяют рычаг 7 и вставляют ось 2. Ручка 8 крепится к рычагу винтами 9.
