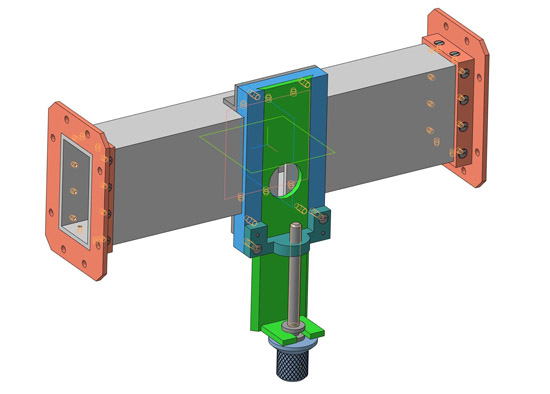

| Секция применяется в экспериментальной аппаратуре сверх высоких частот для изменения величины передаваемой мощности электромагнитных волн. Она состоит из волновода 2 с прямоугольным сечением, фланцев 3, направляющей планки 1, скользящей планки 6, стойки 5, винта 7, головки 8 и других деталей.
Устройство соединяется с другими частями высокочастотной аппаратуры при помощи фланцев 3.
Волновод 2 имеет узкую поперечную щель, которую частично закрывает скользящая планка 6. При вращение головки 8 винт 7 перемещается вместе со скользящей планкой 6 с круглым отверстием. При этом изменяется величина передаваемой мощности электромагнитных волн.
Последовательность сборки секции
Фланцы 3 крепятся к волноводу 2 винтами 10. Уголки 4 крепятся также к волноводу винтами 9. Направляющая планка 1 крепится к уголкам волновода винтами 10. Головку 8 насаживают на гладкий конец винта 7 и закрепляют штифтом 11. Затем стойку 5 прикладывают к направляющей планке 1, запрессовывают штифты 11 и завинчивают винты 10.
Далее винт 7 вводят в паз скользящей планки 6 и ввинчивают резьбовое отверстие стойки 5, предварительно вставив скользящую планку 6 в щель, образованную направляющей планкой 1 и стойкой 5.
01.16.00.00 Секция волноводная сборочный чертеж
01.16.00.00 Секция волноводная спецификация
01.16.00.01 Планка направляющая
01.16.00.02 Волновод
01.16.00.03 Фланец
01.16.00.04 Уголок
01.16.00.05 Стойка
01.16.00.06 Планка скользящая
01.16.00.07 Винт М6
01.16.00.08 Головка
