| Клапан перепускной 00.17.00.00
Клапан применяется для перераспределения воздуха в воздушных системах с давлением до 1,0 МПа. Он состоит из корпуса 1, клапана 6, пружин 5 и 8 и др.
При передвижении штока 1 вправо клапан 6 открывает проход воздуху от одного бокового отверстия корпуса до второго. Пружина 5 возвращает шток в исходное положение, а пружина 8 возвращает клапан, который запирает внутренее отверстие корпуса, перекрывая воздуху путь от одного бокового отверстия до другого.
Для ликвидации остаточного давления внутри корпуса существует система отверстий в штоке и корпусе.
Последовательность сборки клапана
В корпус клапана 7 вставляют клапан 6. Затем в корпус 3 закладывают клапан в сборе, пружину 8, накладывают прокладку 9, крышку 10 и завинчивают болты 11 с надетами на них шайбами 12.
С другой стороны корпуса вставляют пружину 5, шток 1 вместе с резиновым кольцом 4, накладывают крышку и крепят ее винтами.
К боковым резьбовым отверстиям корпуса присоединяется наконечники гибких шлангов.
00.17.00.00 Клапан перепускной сборочный чертеж
00.17.00.00 Клапан перепускной спецификация

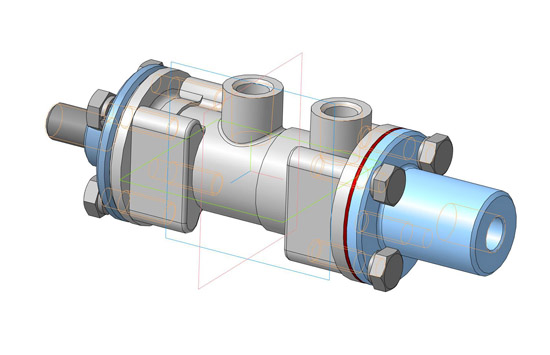

00.17.00.00 Клапан перепускной 3d модель
01.17.00.01 Шток
01.17.00.02 Крышка передняя
01.17.00.03 Корпус
01.17.00.05 Пружина
01.17.00.06 Клапан
01.17.00.07 Корпус клапана
01.17.00.10 Крышка задняя
