| Датчик вакуума 00.19.00.00
Дачик вакуума предназначен для контроля вакуума в вакуумных колоннах накопителя информации. Датчик состоит из двух полукорпусов 3 и 9, основанием которых зажата мембрана 1 из листовой резины с текстолитовыми прокладками. Детали мембраны соединены заклепками ф2х4 ГОСТ 10299-80. Справа мембрана поддерживается пружиной 6,которая опирается на тарелку 5 и регулируется винтом 4.
В полукорпусе 9 на угольнике 11 установлен микропереключатель, который вместе с угольником, стойкой 10 и втулкой 8 может перемещатся в горизонтально осевом направлении, что необходимо для регулировки датчика.
Датчик соединен с вакуумной колонкой резиновым шлангом. Вакуум в колонках должен быть 5 МПа. При этом контакты микропереключателя должны быть разомкнуты.При разрежении менее этого предела прогиб мембраны уменьшается, отчего контакты замыкаются, делая аварийный сигнал остановки.

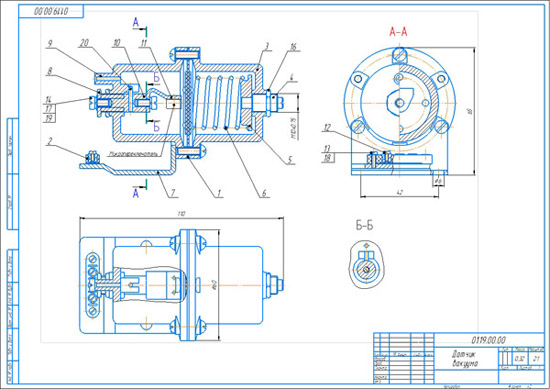

00.19.00.00 Датчик вакуума сборочный чертеж
00.19.00.00 Датчик вакуума спецификация
00.19.00.00 Датчик вакуума 3d модель
01.19.01.00 Мембрана
01.19.02.00 Колодка контактная
01.19.00.03 Полукорпус
01.19.00.04 Винт М10х0,75
01.19.00.05 Тарелка
01.19.00.06 Пружина
01.19.00.07 Кронштейн
01.19.00.08 Втулка
01.19.00.09 Полукорпус
01.19.00.10 Стойка
