| Фонарь 01.20.00.00 чертежи
Фонарь 01.20.00.00 деталировка
Фонарь 01.20.00.00 деталирование
Фонарь 01.20.00.00 скачать
Фонарь индикаторный применяется как индикатор в вычислителе (индикатор сбоев, индикатор состояния А, Б и др.)
Фонарь находится в процессоре на пульте управления. Корпус 1, рассеиватель 3 и шильдик 2 выполнены из прозрачной пластической массы. Корпус может быть белого, красного, синего или зеленого цвета. Сверхминиатюрная лампа накаливания закрепляется в патроне байонетным соединением. все наружные детали фонаря охватываются плоской изогнутой пружиной 7, которая захватывая своими боковыми отверстиями выступа корпуса соединяет все детали вместе.
Последовательность сборка фонаря
В узкие отверстия патрона 4 изнутри вставляют контакты 5 и закрепляют их, поворачивая выступающие наружу концы на 90*.
В патрон вставляют подогретую пружину 6, которая нагревается пластическую массу патрона, заформовывается в нее одним двумя витками, что в дальнейшим предотвращает выпадение пружины из патрона. Затем патрон ввертывают лампочку.
Далее в корпус вставляют последовательно шильдик 2, рассеиватель 3, накладывают патрон с лампочкой и соединяют пружиной 7. При монтаже фонаря на пульте управления пружина 7, упираясь лапками в стенку, прочно закрепляют его в гнезде панели. Проводники электрической цепи индикации припаиваются к концам контактов 5.

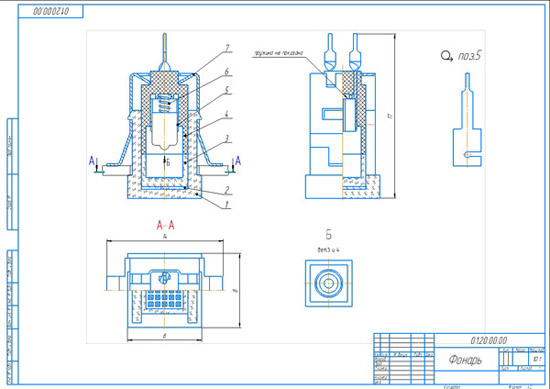

01.20.00.00 Фонарь сборочный чертеж
01.20.00.00 Фонарь спецификация

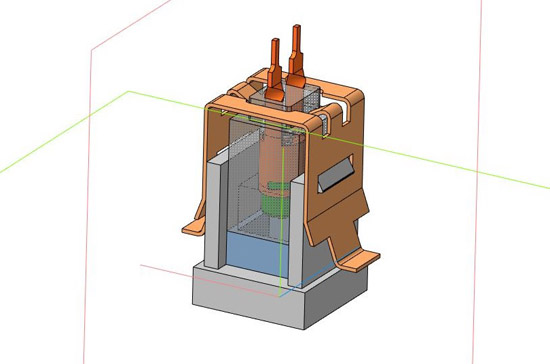

01.20.00.00 Фонарь 3d модель
01.20.00.01 Корпус
01.20.00.02 Шильдик
01.20.00.03 Рассеиватель
01.20.00.04 Патрон
01.20.00.05 Контакт
01.20.00.06 Пружина
01.20.00.07 Пружина
