Тубус нижнего объектива 01.21.00.00 (Контрольная работа)

Тубус нижнего объектива 01.21.00.00

engineerklub

Дата: Вторник, 14.04.2020, 06:24 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33442

Репутация: 0

Статус: Offline

Тубус нижнего объектива компас чертежи
Тубус нижнего объектива сборочный чертеж
Тубус нижнего объектива чертежи
Тубус нижнего объектива деталировка
Тубус нижнего объектива скачать

Тубус служит для преломления световых лучей, а также для котировки и наводки прибора на резкость.
Принцип действия тубуса основан на прохождении лучей через поворотную прямую треугольную призму 11 и фокусный окуляр (линза 15 и склейка 1)
Линзы склейки соединены специальным клеем. Прибор наводит на резкость перемещением стержня 7 в трубке 8 тубуса.
Для этого ослабляют винт 18, который фиксирует винт 2, и с помощью винта 2 и пружины 5 передвигают стержень и жестко связанную с ним призму 11 вдоль оси тубуса. С основной частью прибора тубус соединяют при помощи фланца 4.

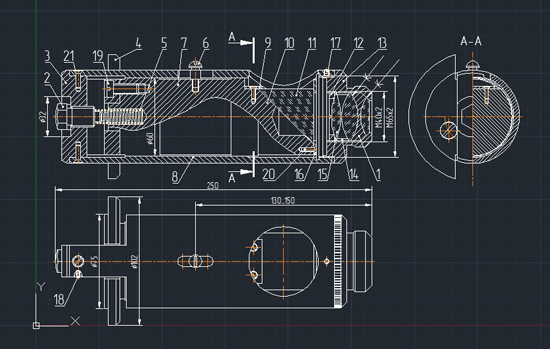

Тубус нижнего объектива 01.21.00.00 сборочный чертеж
Тубус нижнего объектива 01.21.00.00 спецификация
Тубус нижнего объектива 01.21.00.00 3d модель
Винт 01.21.00.02
Колодка 01.21.00.03
Фланец 01.21.00.04
Пружина 01.21.00.05
Винт 01.21.00.06
Стержень 01.21.00.07
Трубка 01.21.00.08
Планка 01.21.00.09
Призма 01.21.00.11
Оправа 01.21.00.13

СКАЧАТЬ
