Катушка индуктивности компас чертежи
Катушка индуктивности сборочный чертеж
Катушка индуктивности чертежи
Катушка индуктивности деталировка
Катушка индуктивности скачать

Катушка служит в качестве элемента колебательного контура, задачей которого является фильтрация радиосигналов, совпадающих по частоте с резонансной частатой, образованной индуктивностью и емкостью. Применяется катушка в радиоприемниках, радеопередающих и других устройствах, производящих селекцию радиосигналов по частоте. Устройство катушки простое. Основание 1 является армированным пластмассовым изделием.
Арматура в виде резьбовых втулок выполнена из латуни марки Л63. Катушка 2 состоит из пластмассового каркаса и провода.
При перемещении сердечника 6 вдоль оси катушки 2 изменяется индуктивное сопротивление, отчего в контуре изменяется частота колебаний.

Последовательность сборки катушки

Основание 1 изготавливают в пресс-форме. Катушку 2 вставляют в нижний броневой сердечник 3, накрывают верхним броневым сердечником 4 и вкладывают в гнездо основания 1. Затем верхний броневой сердечник накрывают крышкой 5 и крепят винтами 8. Подстрочный сердечник 6 завинчивается в броневой сердечник 4.

Катушка индуктивности 01.22.00.00 сборочный чертеж
Катушка индуктивности 01.22.00.00 спецификация

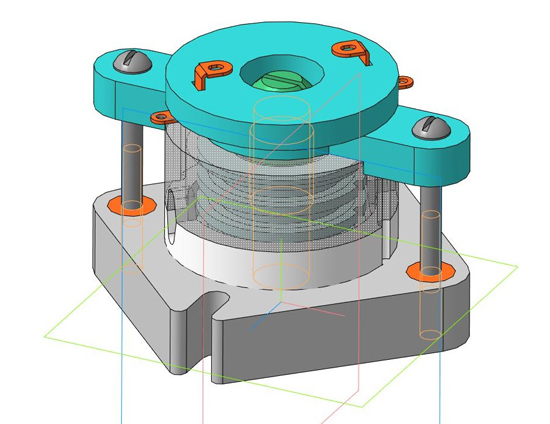

Катушка индуктивности 01.22.00.00 3d модель
Основание 01.22.01.00
Катушка 01.22.02.00
Сердечник броневой 01.22.00.03
Сердечник броневой 01.22.00.04
Крышка 01.22.00.05
Сердечник 01.22.00.06
Лепесток 01.22.00.07
