Кнопочный включатель применяется для кратковременного включения низковольтной аппаратуры.
В устройство входит три сборочные единицы: корпус 1, крышка 2 и замыкатель 3.
Корпус 1 - армированное пластмассовое изделие, арматура которого - два неподвижных контакта и втулка - изготовлена из латуни марки Л68.
Пластина крышки 2 соединена развальцовкой с двумя резьбовыми втулками.
Пластина и втулки изготовлены из стали марки Ст.3.
Замыкатель 3 состоит из пластины, двух подвижных контактов и двух шайб. материал пластины - бронза Бр Б2, контактов - латунь Л68 и шайб - латунь ЛК 80-3.
При нажатии на кнопку 6 рычаг 8 опускается, прижимая замыкатель 3 к неподвижным контактам корпуса 1.
Пластина замыкателя выполняет функцию плоской пружины и одновременно является проводником тока низкого напряжения.

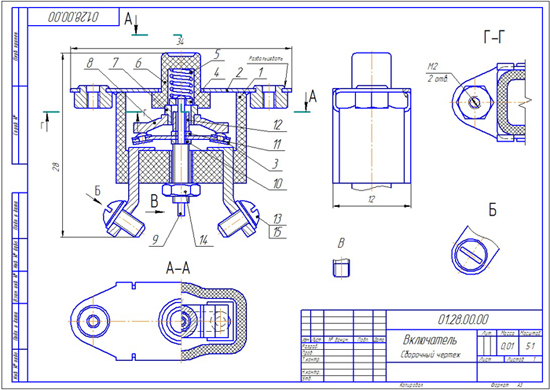

Включатель 01.28.00.00 сборочный чертеж
Включатель 01.28.00.00 спецификация

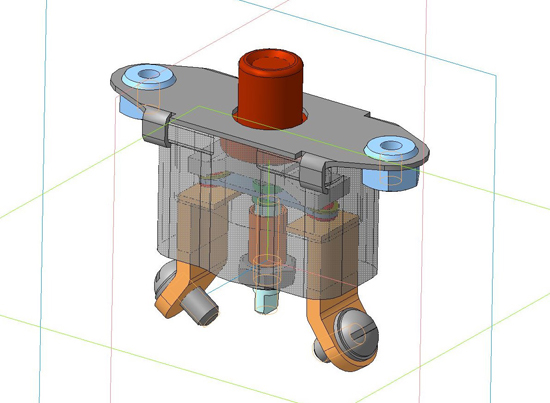

Включатель 01.28.00.00 3д модель
Включатель 01.28.00.00 чертежи
01.28.01.00 Корпус
01.28.01.01 Корпус
01.28.01.02 Контакт
01.28.02.01 Пластина
01.28.01.03 Втулка
01.28.02.00 Крышка
01.28.03.00 Замыкатель
01.28.00.04 Шайба
01.28.00.05 Пружина
01.28.00.06 Кнопка
01.28.00.07 Втулка
01.28.00.08 Рычаг
01.28.00.09 Ось
