Кнопка кратковременной подачи электрических сигналов 02.45.00.00


Кнопка применяется в электрических цепях с кратковременной подачей электрических сигналов. Она состоит из корпуса 8, секции 7, крышки 6, толкателя 3, замыкателя 2, пружин 5 и 9, клемм 1 в виде лепестков с контактами, кнопки 4 и винтов 10. Внутри пластмассового замыкателя 2 находится стальная (Ст3) пластина, на выступах который расположены медные контакты.
Такие же контакты закреплены на лепестках клемм 1. Контакты изготовлены из меди марки М3.
При нажатии на кнопку 4 подвижные контакты замыкателя, ранее замыкавшие верхнюю пару неподвижных контактов. При отпускании кнопки пружины возвращают замыкатель в первоначальное положение.

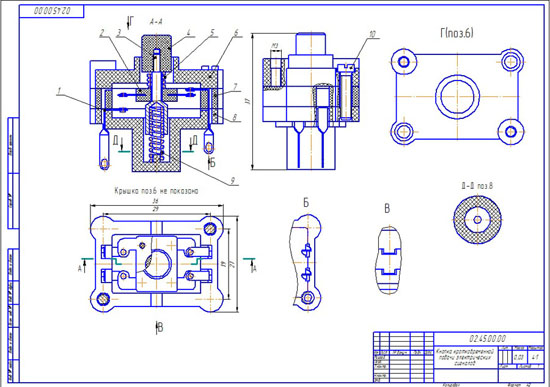

Кнопка кратковременной подачи электрических сигналов 02.45.00.00 сборочный чертеж
Кнопка кратковременной подачи электрических сигналов 02.45.00.00 спецификация

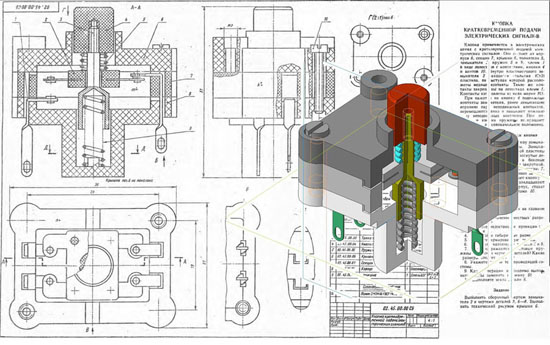

Кнопка кратковременной подачи электрических сигналов 02.45.00.00 3д модель
Кнопка кратковременной подачи электрических сигналов 02.45.00.00 чертежи
Клемма 02.45.01.00 сборочный чертеж
Замыкатель 02.45.02.00 сборочный чертеж
Толкатель 02.45.00.03
Кнопка 02.45.00.04
Пружина 02.45.00.05
Крышка 02.45.00.06
Секция 02.45.00.07
Корпус 02.45.00.08

СКАЧАТЬ
