Регулятор давления применяется в пневмосистемах для автоматического поддержания постоянного давления воздуха (1,2 кгс/см2) и представляет собой однокамерный редуктор мембранного типа.
Регулятор ввинчивается в корпус емкости, в которой поддерживается постоянное давление. Воздух поступает через штуцер 15.
Регулирование давления воздуха построено на поддержании равенства сил, действующих на диафрагму 14 усилия пружины 10 и давления сжатого воздуха.
При уменьшении давления в емкости ниже установленной нормы усилие пружины 10 преодолевает давление сжатого воздуха на диафрагму 14 и перемещает последнюю влево, в результате чего толкатель 11 открывает клапан 5. При этом сжатый воздух, поступающий через штуцер 15, открывает клапан 17 и через семь цилиндрических каналов в корпусе 1 попадает в емкость, повышая в ней давление до 1,2 кгс/см2. Дальнейшие повышение давления прекращается, так как диафрагма 14, преодолевая усилие пружины 10, перемещает толкатель 11 вправо. При этом клапан 5 закрывается, прекращая доступ воздуха в емкость.

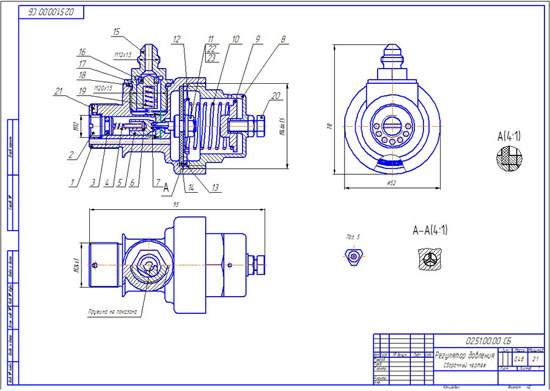

Регулятор давления 02.51.00.00 сборочный чертеж
Регулятор давления 02.51.00.00 спецификация

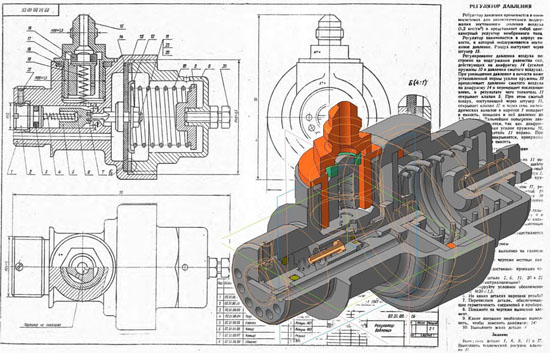

Регулятор давления 02.51.00.00 3д модель
Регулятор давления 02.51.00.00 чертежи
01 Корпус 02.51.00.01
02 Пробка 02.51.00.02
04 Пружина 02.51.00.04
05 Клапан 02.51.00.05
06 Конус 02.51.00.06
08 Обойма 02.51.00.08
09 Упор 02.51.00.09
10 Пружина 02.51.00.10
11 Толкатель 02.51.00.11
12 Тарелка 02.51.00.12
15 Штуцер 02.51.00.15
18 Прокладка 02.51.00.18
последовательность сборки регулятора
На резьбовую часть толкателя 11 надевают диафрагму 14, тарелку 12, шайбу 23 и закручивают гайку 22. Полученный узел и кольцо 13 закладывают в корпус 1.
Затем обойму 8 вместе с упором 9 и пружиной 10 ввертывают в корпус.
Штуцер 15 вместе с клапаном 17, резиновым кольцом 16 и пружиной 19 завинчивают в корпус. Прокладка 18 обеспечивает герметичность соединения штуцера с корпусом.
В меньшую плоскость корпуса закладывают клапан 5, конус 6, пружину 4 и ввертывают пробку 2, уплотненную кольцом 3. Пробку стопорят установочным винтом 21.
Регулировка прибора осуществляется болтом 20.
