Захват 01.24.00.00

Захват является приспособлением термокомпрессионной установки и служит для дозировки золотой проволоки при изготовлении интегральных схем.
Рабочим органом механизма является пинцет, состоящий из пластин 8, колодки 7, стержня-ручки 9 и деталей крепления. Пинцет имеет шарнирное соединение с плунжером 12, который может вращается вокруг своей оси вместе с напрессованной на его конец втулкой 13. винт 16 ограничивает вращение плунжера в пределах радиального паза корпуса 1.
Фиксатор 3, упирающийся в проточку плунжера в механизме, что способствует точной дозировке проволочных проводников.
Наличие тормоза 6 способствует стабилизации движения пинцета в вертикальном направлении.
Привод механизма дозировки золотой проволоки ручной.
При повороте стержня-ручки 9 вокруг своей оси на 90* пластины 8 расходятся и захватив золотую проволоку, при обратном движении зажимают ее. Затем пинцет опускается вниз со соприкосновения ушка 11 с корпусом 1 и поворачивается вокруг оси плунжера 12 против часовой стрелки. при этом происходит отрыв проволоки определенной длины. Проволока подводится к кристаллу интегральной схемы и присоединяется к нему термокомпрессионным методом.

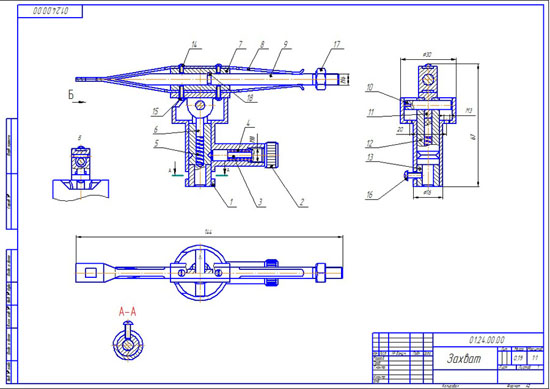

Захват 01.24.00.00 сборочный чертеж
Захват 01.24.00.00 спецификация
Захват 01.24.00.00 3д модель
Захват 01.24.00.00 чертежи
01 Корпус 01.24.00.01
02 Винт 01.24.00.02
03 Фиксатор 01.24.00.03
04 Пружина 01.24.00.04
05 Пружина 01.24.00.05
06 Тормоз 01.24.00.06
07 Колодка 01.24.00.07
08 Пластина 01.24.00.08
09 Стержень-ручка 01.24.00.09
10 Ось 01.24.00.10
11 Ушко 01.24.00.11
12 Плунжер 01.24.00.12
13 Втулка 01.24.00.13

СКАЧАТЬ
