Гнездо контактное 02.32.00.00
engineerklubДата: Четверг, 12.05.2022, 17:44 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Гнездо контактное 02.32.00.00

Гнездо служит для соединения проводников низковольтных электрических цепей в радиотехнической аппаратуре и состоит из корпуса 1, вилки 2, розетки 4 и других деталей. Корпус 1 и вилка 2 - пластмассовые армированные изделия.
Арматура в виде двух резьбовых втулок в корпусе и двух штепселей в вилке выполнена из латуни Л63. К штепселям припаиваются проводники прибора, а присоединительные проводники прибора, а присоединительные проводники протягиваются через окно розетки и припаиваются к гнездам 3.

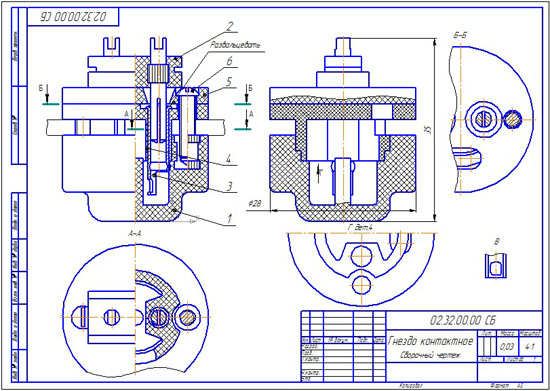

Гнездо контактное 02.32.00.00 сборочный чертеж
Гнездо контактное 02.32.00.00 спецификация
Гнездо контактное 02.32.00.00 3д модель
Гнездо контактное 02.32.00.00 чертежи
Корпус 02.32.01.00
Вилка 02.32.02.00
гнездо 02.32.00.03
Розетка 02.32.00.04
Крышка 02.32.00.05
