| Электромагнит 02.38.00.00

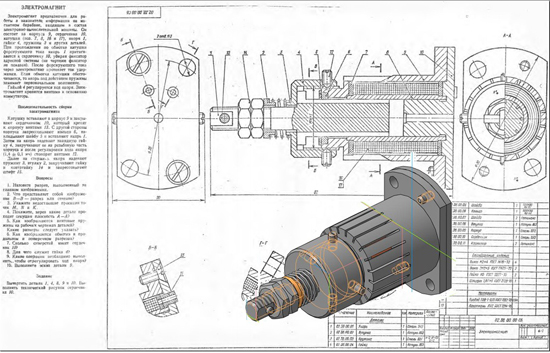

Электромагнит предназначен для работы в накопители информации на магнитном барабане, входящем в состав электронно-вычислительной машины. Он состоит из корпуса 9, сердечника 10, катушки (поз. 7, 8,16 и 17), якоря 1, гайки 4, пружины 3 и других деталей. При прохождении по обмотке катушки форсирующего тока якорь 1 притягивается к сердечнику 10, убирая фиксатор адресной системы (на чертеже фиксатор не показан). После форсирующего тока через электромагнит протекает ток удержания. Если обмотка катушки обесточивается, то якорь под действием пружины занимает первоначальное положение.
Гайкой 4 регулируется ход якоря. Электромагнит крепится винтами к основанию коммутатора.
Электромагнит 02.38.00.00 сб
Электромагнит 02.38.00.00 спецификация
Электромагнит 02.38.00.00 3d сборка
Электромагнит 02.38.00.00 разнос сборки
Электромагнит 02.38.00.00 чертежи
