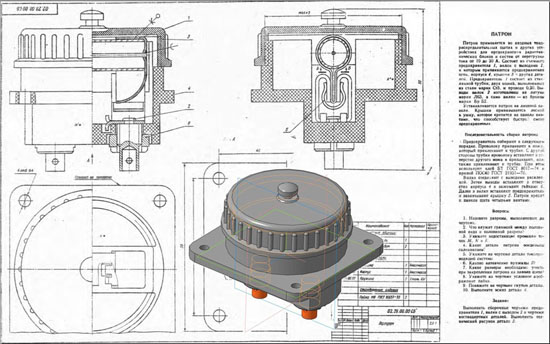

| Патрон 02.29.00.00
Патрон применяется во входных токораспределительных щитах и других устройствах для предохранения радиотехнических блоков и систем от перегрузки тока от 10 до 30 А. Состоит из съемного предохраниеля 1, вилок с выводами 2, к которым припаивается предохраняемая цепь корпуса 4, крышки 3 и других деталей. Предохранитель 1 состоит из стеклянной трубки, двух ножей, выполненых из стали марки Ст3, и провода 0,20. Выводы вилок 2 изготовлены из латуни марки Л63, а сами вилки - из бронзы марки БрБ2.
Устанавливается патрон на лицевой панели. Крышка привязывается леской к ушку, которое крепится на панели винтами, что способствует быстрой смене предохранителя.
Патрон 02.29.00.00 сб
Патрон 02.29.00.00 спецификация
Патрон 02.29.00.00 3d сборка
Патрон 02.29.00.00 чертежи
Предохранитель 02.29.01.00 сб
Предохранитель 02.29.01.00 спецификация
Трубка 02.29.01.01
Нож 02.29.01.02
Провод 02.29.01.03
Вилка с выводом 02.29.02.00 сб
Вилка с выводом 02.29.02.00 спецификация
Вилка 02.29.02.01
Вывод 02.29.02.02
Крышка 02.29.00.01
Корпус 02.29.00.05
Пружина 02.29.00.07
Патрон 02.29.00.00 СКАЧАТЬ
|
| |
| |
