МЧ00.01.00.00 СБ Опора (Чертежи)

МЧ00.01.00.00 СБ Опора

engineerklub

Дата: Понедельник, 26.11.2018, 19:54 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33857

Репутация: 0

Статус: Online

Вариант 01 из альбома Чтение и деталирование сборочных чертежей Боголюбов С.К. 1978 г.

Данная опора является самоустанавливающей с гидравлическим цанговым фиксированием. Она предназначена для установки обрабатываемой детали на металлорежущем станке. Опора состоит из корпуса поз. 1, в расточке которого расположен полый поршень поз. 3 с коническим седлом. В поршне установлены подпружиненные регулируемая опора поз. 6 и цанга поз. 4. Под тяжестью устанавливаемой для обработки детали опора поз. 6 опускается. При подаче масла под поршень поз. 3 он перемещается вверх, сжимая цангу поз. 4, которая фиксирует опору поз. 6.

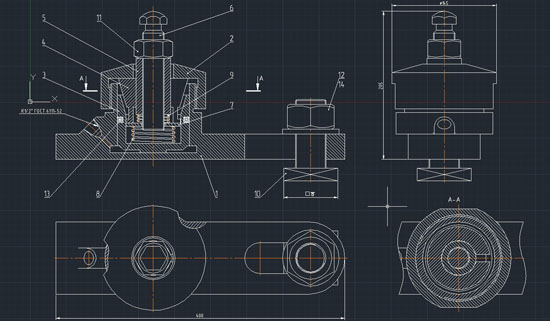

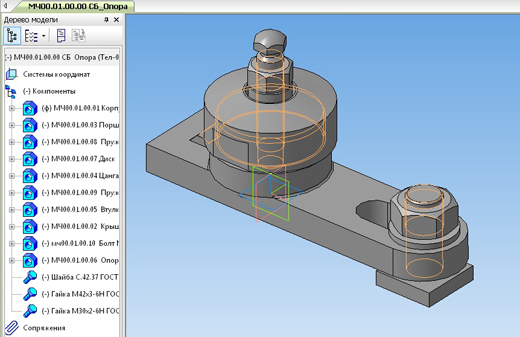

МЧ00.01.00.00 СБ Опора

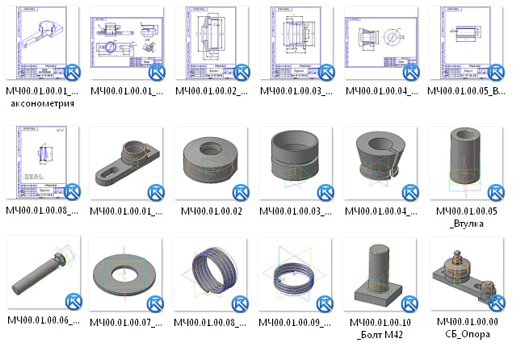

МЧ00.01.00.00 СП Опора
МЧ00.01.00.01 Корпус
мч00.01.00.02 Крышка
мч00.01.00.03 Поршень
мч00.01.00.04 Цанга
мч00.01.00.05 Втулка
мч00.01.00.06 Опора
мч00.01.00.07 Диск
мч00.01.00.08 Пружина
мч00.01.00.09 Пружина
мч00.01.00.10 Болт М42

СКАЧАТЬ МОЖНО ЗДЕСЬ

СБОРОЧНЫЙ ЧЕРТЕЖ И ЧЕРТЕЖИ
