Вариант 63 из альбома Чтение и деталирование сборочных чертежей Боголюбов С.К. 1978 г.

Кондуктор предназначен для быстрой и точной установки обрабатываемой детали на сверлильном станке, обеспечивая при этом надежное закрепление детали и нужное направление режущего инструмента (сверла). Кондуктор данной конструкции применяется при крупносерийном производстве для сверления в планке двух отверстий (на чертеже планка показана тонкой линией).
Обрабатываемая планка устанавливается в призмы поз. 3 и 10. Крепление детали в приспособлении осуществляется перемещением подвижной призмы поз. 3 по плите поз. 1 при вращении винта поз. 11 (входит своим концом в паз этой призмы).
Для направления инструмента вдоль осей просверливаемых отверстий в двух втулках поз. 6 устанавливают кондукторные втулки поз. 4, которые закрепляют винтами поз. 12. Втулки поз. 8 служат для выхода конца режущего инструмента при сверлении детали. Втулки поз. 4 и 8 могут быть легко заменены другими втулками при изменении диаметра сверления отверстий в детали.
Точная взаимная установка деталей 1, 10, 5 и 1, 2 обеспечивается четырьмя штифтами поз. 16.

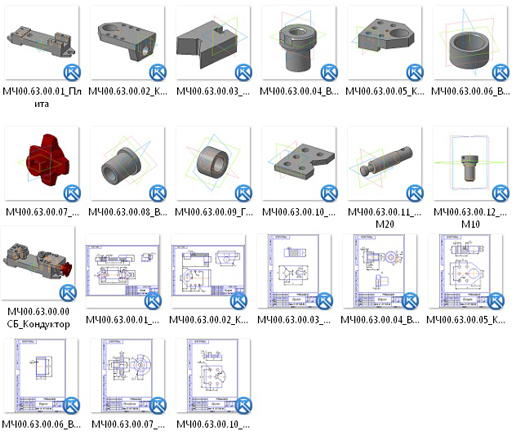

МЧ00.63.00.00 СБ_Кондуктор
МЧ00.63.00.01_Плита
МЧ00.63.00.02_Козырек
МЧ00.63.00.03_Призма
МЧ00.63.00.04_Втулка
МЧ00.63.00.05_Козырек
МЧ00.63.00.06_Втулка
МЧ00.63.00.07_Маховичок
МЧ00.63.00.08_Втулка
МЧ00.63.00.09_Гайка
МЧ00.63.00.10_Призма
МЧ00.63.00.11_Винт М20
МЧ00.63.00.12_Винт М10

СКАЧАТЬ МОЖНО ЗДЕСЬ

СКАЧАТЬ СБОРОЧНЫЙ ЧЕРТЕЖ
