Головка пневматического патрона И01.41.00.00 (Чертежи)

Головка пневматического патрона И01.41.00.00

engineerklub

Дата: Вторник, 09.04.2019, 16:54 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 29670

Репутация: 0

Статус: Online

Головка пневматического патрона скачать
Головка пневматического патрона чертежи
И01.41.00.00 Головка пневматического патрона скачать
И01.41.00.00 Головка пневматического патрона чертежи

Головка пневматического патрона предназначена для закрепления обрабатываемой детали на токарном станке.

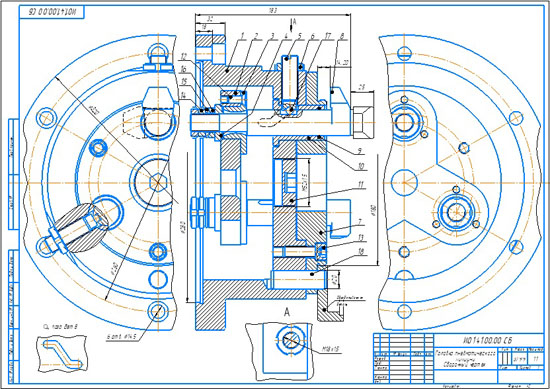

Деталь закрепляется при помощи пневматического цилиндра, шток которого связан с крестовиной 2 (цилиндр на чертеже не показан). Для установки детали в патроне крестовину 2 передвигают вправо. При этом байонетные прихваты 8 переместятся вправо и повернутся вокруг своей оси на 90°. Каждый прихват 8 перемещаясь вдоль своей оси, одновременно поворачивается при помощи винтовой канавки и шарика 17. В положения, показанном на чертеже штрихпунктирной линией, деталь надевают на головку. Крестовину 2 и прихваты перемещают влево. Прихваты, поворачиваясь, зажимают деталь.
Для освобождения детали крестовину 2 снова передвигают вправо.
Для того чтобы усилие на прихваты передавалось всегда нормально, установлены шайбы 15 и 16 со сферическими и коническими опорными поверхностями.
Головка крепится к планшайбе токарного станка шестью болтами М14.

И01.41.00.00 Головка пневматического патрона деталировка
И01.41.00.00 Головка пневматического патрона деталирование
И01.41.00.00 Головка пневматического патрона 3д модель
И00.41.00.01 Корпус
И00.41.00.02 Крестовина
И00.41.00.03 Втулка
И00.41.00.04 Фланец
И00.41.00.05 Винт
И00.41.00.06 Гайка
И00.41.00.07 Фланец
И00.41.00.08 Прихват
И00.41.00.09 Набивка смазочная
И00.41.00.11 Пробка

СКАЧАТЬ МОЖНО ТУТ
