Пресс винтовой И02.02.00.00
engineerklubДата: Вторник, 09.04.2019, 17:00 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34234
Репутация: 0
Статус: Offline
Пресс винтовой скачать
Пресс винтовой чертежи
И02.02.00.00 Пресс винтовой скачать
И02.02.00.00 Пресс винтовой чертежи

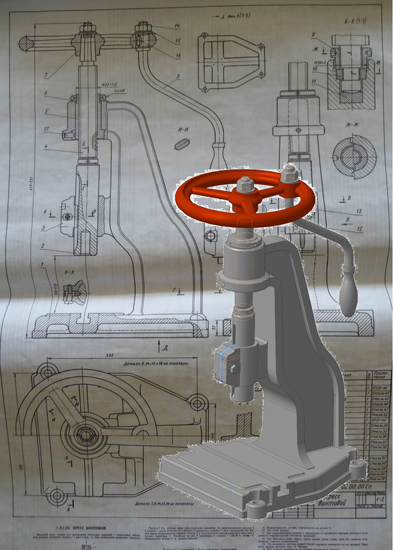

Пресс винтовой



Винтовой пресс служит для выполнения сборочных операций — запрессовки небольших деталей, например, валика 1 в диск 2. При запрессовке применяют специальное приспособление 3, устанавливаемое на столе станины пресса, которое позволяет выдерживать при запрессовке размер А. Давление на валик 1 создается ползуном пресса 4.
Ползун 2 имеет поступательное движение. От проворачивания ползуна 2 в станине 1 двумя винтами 12 и болтом 13 закреплена шпонка 3. Для уменьшения сил трения между вращающимся ходовым винтом 4 и поступательно перемещающимся ползуном 2 служит подпятник 11. Резьбовая втулка 5 закреплена в станине 1 гайкой 6; штифт 17 предохраняет втулку 5 от проворачивания.

И02.02.00.00 Пресс винтовой деталировка
И02.02.00.00 Пресс винтовой деталирование
И02.02.00.00 Пресс винтовой 3д модель

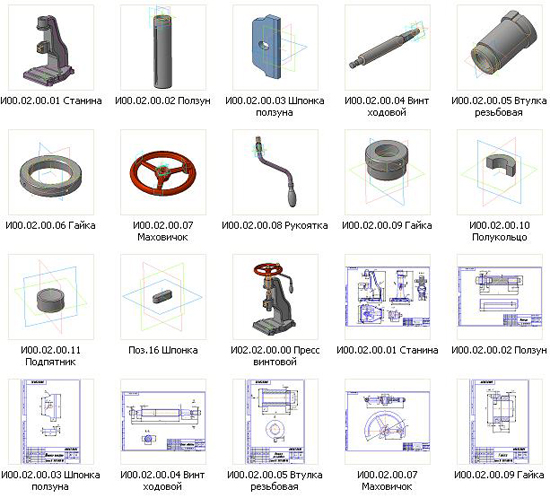

И00.02.00.01 Станина
И00.02.00.02 Ползун
И00.02.00.03 Шпонка ползуна
И00.02.00.04 Винт ходовой
И00.02.00.05 Втулка резьбовая
И00.02.00.06 Гайка
И00.02.00.07 Маховичок
И00.02.00.08 Рукоятка
И00.02.00.09 Гайка
И00.02.00.10 Полукольцо
И00.02.00.11 Подпятник
И00.02.00.12 Винт

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Среда, 22.01.2025, 08:28 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34234
Репутация: 0
Статус: Offline
Пресс винтовой И02.02.00.00 ЧЕРТЕЖ

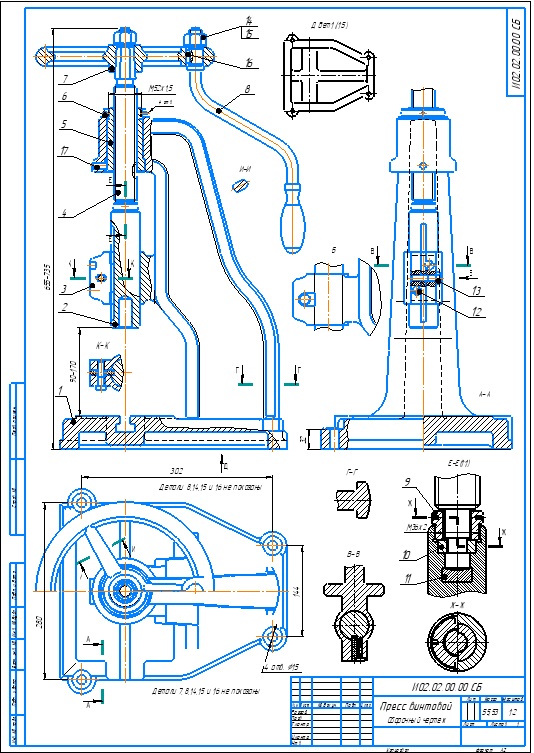

Пресс винтовой И02.02.00.00 СБ
Пресс винтовой И02.02.00.00 спецификация
Пресс винтовой И02.02.00.00 3д модель
Пресс винтовой И02.02.00.00 чертежи
Станина И00.02.00.01
Ползун И00.02.00.02
Шпонка ползуна И00.02.00.03
Винт ходовой И00.02.00.04
Втулка резьбовая И00.02.00.05
Гайка И00.02.00.06
Маховичок И00.02.00.07
Рукоятка И00.02.00.08
Гайка И00.02.00.09
Полукольцо И00.02.00.10
Подпятник И00.02.00.11
Винт И00.02.00.12

Пресс винтовой И02.02.00.00 СКАЧАТЬ
