Головка пневматического патрона с гидропластом И05.63.00.00
engineerklubДата: Четверг, 11.04.2019, 20:13 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 29673
Репутация: 0
Статус: Offline
Головка пневматического патрона с гидропластом скачать

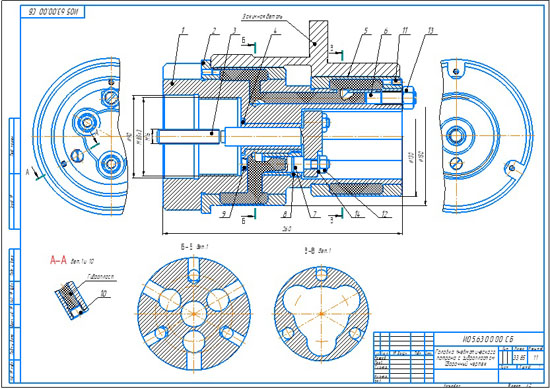

И05.63.00.00 Головка пневматического патрона с гидропластом чертежи
И05.63.00.00 Головка пневматического патрона с гидропластом деталирование
И05.63.00.00 Головка пневматического патрона с гидропластом 3д модель



Приспособление с гидропластом применяется для закрепления и обработки тонкостенных деталей и деталей из мягких металлов. Гидропласт — это пластмасса консистенции мягкой резины. Принцип действия приспособления заключается в следующем: если на гидропласт, заполняющий какую-либо внутреннюю полость, действует внешняя сила, то по закону Паскаля гидростатическое давление передается равномерно на все стенки полости. Деталь центрируется и закрепляется за счет изменения диаметра тонкостенной оболочки (втулки) под действием давления гидропласта.
Головка патрона приводится в действие от пневмопривода, который жестко соединен со штоком 3.
Обрабатываемую деталь надевают на головку патрона. К пневмоприводу подводят сжатый воздух под давлением. Рычаг пневмопривода передвигает шток 3 влево. При этом усилие пневмопривода передается на три силовых плунжера 7, а гидростатическое давление от силовых плунжеров 7 — через гидропласт по каналам корпуса 1 на тонкие стенки втулок 2 и 5. Втулки 2 и 5, деформируясь, центрируют и зажимают обрабатываемую деталь. Винт 6 предназначен для регулирования наибольшей величины деформации втулок 2 и 5 при полном ходе штока 3 (до упора в корпус 1). Головку патрона заполняют гидропластом через отверстие регулировочного винта 6. Винты 11 и пробки 9 и 10 предназначены для выпуска воздуха, а также излишков расплавленного гидропласта при заполнении им приспособления.
Для уменьшения утечки гидропласта между плунжером 7 и втулкой 8 в плунжере 7 сделана коническая выточка. Кроме этого, плунжер 7 должен быть притерт к втулке 8 с минимальным зазором.
Головка патрона центрируется на шпинделе станка по цилиндрической поверхности ф90 мм и крепится резьбой М85ХЗ.

И05.63.00.00 Головка пневматического патрона с гидропластом
И00.63.00.01 Корпус
И00.63.00.02 Втулка большая
И00.63.00.03 Шток
И00.63.00.04 Втулка штока
И00.63.00.05 Втулка малая
И00.63.00.06 Винт регулировочный
И00.63.00.07 Плунжер
И00.63.00.08 Втулка плунжера
И00.63.00.09 Пробка
И00.63.00.10 Пробка

СКАЧАТЬ МОЖНО ЗДЕСЬ
