Приспособление для крестовой обжимки И09.80.00.00 (Чертежи)

Приспособление для крестовой обжимки И09.80.00.00

engineerklub

Дата: Четверг, 18.04.2019, 18:00 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 29673

Репутация: 0

Статус: Online

И09.80.00.00 Приспособление для крестовой обжимки чертежи
И09.80.00.00 Приспособление для крестовой обжимки скачать
И09.80.00.00 Приспособление для крестовой обжимки деталирование
И09.80.00.00 Приспособление для крестовой обжимки 3д модель
Приспособление для крестовой обжимки
Приспособление для крестовой обжимки чертежи

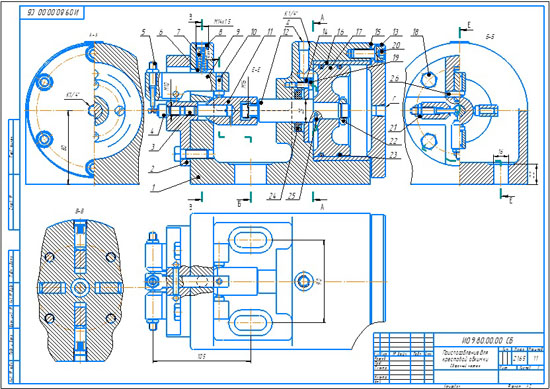

Приспособление предназначено для крестовой обжимки прутка диаметром 6 мм, т.е. для образования на прутке четырех отверстий конической формы небольшой глубины.
Для того чтобы произвести операцию обжимки, пруток прижимают к упору 4. Через отверстие Г в крышке 13 подводят сжатый воздух под давлением. Поршень 17 под давлением воздуха перемещается вместе со штоком 12 влево. Шток 12 упирается в конус 11, который может свободно перемещаться по пальцу 3 (радиальное отверстие в конусе 11 служит для свободного выхода воздуха при перемещении его по пальцу 3).
При перемещении конуса 11 влево штырь 10 скользит по его конической части и отходит от оси конуса. Рычаги 9 поворачиваются против часовой стрелки (если смотреть спереди), при этом все четыре иглы сходятся и вдавливаются в пруток.
Для освобождения прутка после окончания операции обжимки сжатый воздух подводят к отверстию Д в корпусе 1 и поршень 17 вместе со штоком 12 и конусом 11 перемещается вправо. Рычаги 9 под действием пружины 7 поворачиваются по часовой стрелке. Иглы 5 выходят из прутка, освобождая его.
Поршень 17 уплотнен в гильзе 16 двумя резиновыми кольцами 23 круглого сечения, а шток 12 в корпусе 1 — резиновой манжетой 24. Приспособление крепят к столу верстака двумя болтами М14.

И09.80.00.00 Приспособление для крестовой обжимки
И00.80.00.01 Корпус
И00.80.00.02 Крестовина
И00.80.00.03 Палец
И00.80.00.04 Упор
И00.80.00.05 Игла
И00.80.00.06 Колпачок
И00.80.00.07 Пружина
И00.80.00.08 Пробка
И00.80.00.09 Рычаг
И00.80.00.10 Штырь
И00.80.00.11 Конус
И00.80.00.12 Шток
И00.80.00.13 Крышка
И00.80.00.14 Кольцо
И00.80.00.15 Прокладка
И00.80.00.16 Гильза
И00.80.00.17 Поршень

Выполнены в компасе 3D V13 все чертежи+3Д модели

Помогу с другими вариантами пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ
