Патрон для обточки корпуса ручных часов И10.50.00.00
engineerklubДата: Пятница, 19.04.2019, 05:49 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 29670
Репутация: 0
Статус: Online
И10.50.00.00 Патрон для обточки корпуса ручных часов чертежи
И10.50.00.00 Патрон для обточки корпуса ручных часов скачать
И10.50.00.00 Патрон для обточки корпуса ручных часов деталирование
Патрон для обточки корпуса ручных часов деталировка
Патрон для обточки корпуса ручных часов скачать

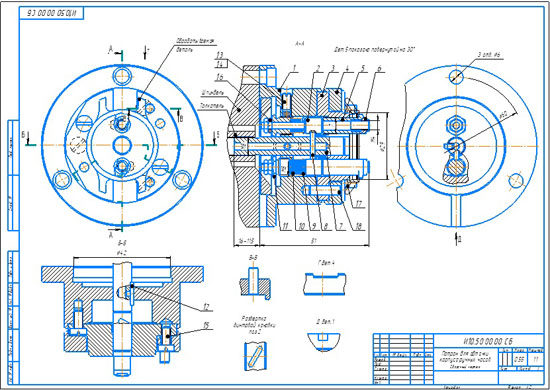

Патрон предназначен для закрепления и обточки корпуса ручных часов.
Деталь закрепляют при помощи пневматического цилиндра, толкатель которого связан с поводком 7. Толкатель передвигает поводок 7 вправо. Винтовой валик 2 вместе с укрепленным на нем прижимом 5 под действием траверсы 8 повернется против часовой стрелки на угол 60°. Этот поворот осуществляется за счет винтовой канавки на валике 2. Деталь надевают на поясок Ф29 мм направляющей 3. При этом деталь фиксируется двумя штифтами 17. После этого толкатель передвигают влево. Прижимы 5 сначала повернутся на 60° по часовой стрелке, а затем прижмут деталь к крышке 4. После обработки детали поводок 7 передвигают вправо, деталь освобождается.
Перемещение и поворот винтового валика 2 регулируют гайкой-упором 11. Пружина 10 постоянно прижимает траверсу 8 к левой стороне винтовой канавки. Этим достигается разделение поступательного и вращательного движений винтового валика 2. Шпонка 12 предотвращает проворачивание поводка 7.
Корпус 1 патрона крепят к шпинделю станка тремя винтами М5 и центрируют по пояску Ф42 мм.

И10.50.00.00 Патрон для обточки корпуса ручных часов
И00.50.00.01 Корпус
И00.50.00.02 Валик винтовой
И00.50.00.03 Напрвляющая
И00.50.00.04 Крышка
И00.50.00.05 Прижим
И00.50.00.06 Гайка
И00.50.00.07 Поводок
И00.50.00.08 Траверса
И00.50.00.09 Шайба упорная
И00.50.00.10 Пружина
И00.50.00.11 Гайка-упор
И00.50.00.12 Шпонка
И00.50.00.13 Прокладка

Выполнены в компасе 3D V13 все чертежи+3Д модели

Помогу с другими вариантами пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ
