Головка пневматического патрона для зажима кольца
engineerklubДата: Пятница, 19.04.2019, 05:54 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 30149
Репутация: 0
Статус: Offline
Головка пневматического патрона для зажима кольца по внутр. поверхности скачать
Головка пневматического патрона для зажима кольца по внутр. поверхности чертежи
И11.51.00.00 Головка пневматического патрона для зажима кольца по внутр. поверхности деталировка
И11.51.00.00 Головка пневматического патрона для зажима кольца по внутр. поверхности деталирование

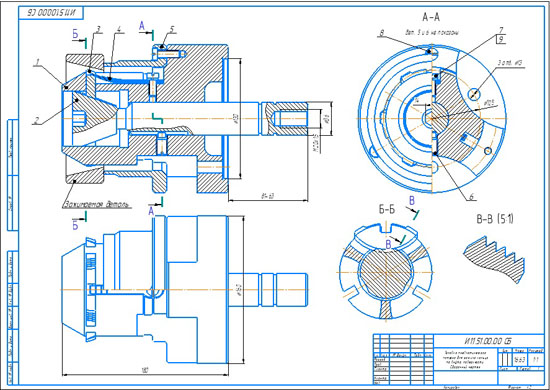

Головка пневматического патрона для зажима кольца по внутр. поверхности сборочный чертеж



Приспособление предназначено для закрепления наружного кольца роликоподшипника по его внутренней конической поверхности.
Перед установкой кольца на приспособление шток 2, жестко связанный с пневмоприводом, находится в левом положении. Сухарики 3 под действием рессор 4 утоплены в корпусе 1. Кольцо подшипника устанавливают до соприкосновения с упорным кольцом 5. Пневмопривод под действием сжатого воздуха давлением передвигает шток 2 вправо. Распорный конус штока 2 раздвигает сухарики 3 и прижимает их к внутренней конической поверхности кольца. Каждый сухарик 3 имеет одну точку опоры на конусе штока 2 и две — на поверхности кольца. Этим достигается большая точность установки обрабатываемого кольца. Вследствие конической поверхности усилие от сухариков действует на кольцо роликоподшипника не только в радиальном направлении, но и в осевом, что обеспечивает надежное прижатие его к упорному кольцу 5.
После обработки кольца сжатый воздух выпускают из пневмопривода и шток 2 отходит влево. Сухарики 3 под действием рессор 4 сближаются и освобождают обработанное кольцо.
Винт 6 предохраняет шток 2 от проворачивания.
Корпус 1 центрируют на шпинделе станка по цилиндрическому пояску ф130 мм и крепят к шпинделю тремя винтами М12.

И11.51.00.00 Головка пневматического патрона для зажима кольца по внутр. поверхности сборочный чертеж
И11.51.00.00 Головка пневматического патрона для зажима кольца по внутр. поверхности
И00.51.00.01 Корпус спецификация
И00.51.00.02 Шток
И00.51.00.03 Сухарик
И00.51.00.04 Рессора
И00.51.00.05 Кольцо упорное

СКАЧАТЬ МОЖНО ЗДЕСЬ
